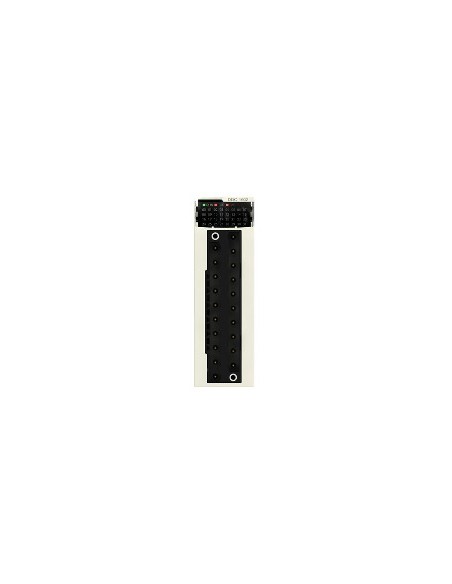

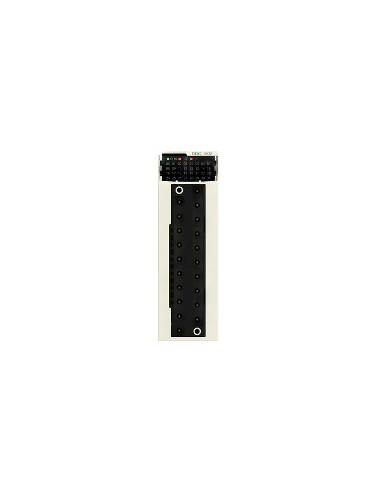

Modulo uscita discreta 16 canali 24 V CC

Modulo uscita discreta da 16 canali, tipo stato solido, con logica positiva, progettato per ambienti industriali esigenti. Compatibile con standard EN/IEC 61131-2, consente il controllo di segnali digitali in applicazioni automatizzate con alta affidabilità in condizioni avverse.

Caratteristiche tecniche

• Numero di uscite discrete: 16 conforme a EN/IEC 61131-2
• Tipo di uscita digitale: Stato solido
• Logica di uscita discreta: Logica positiva
• Tensione di uscita: 24 V CC (19...30 V CC)
• Corrente di uscita digitale: 0,5 A
• Fissaggio: 0,625 A
• Corrente per modulo: 10 A
• 1 contatto porta: 0,5 mA nello stato 0
• Caduta di tensione massima: <1,2 V nello stato 1
• Resistenza di isolamento: > 10 MΩ a 500 V CC
• Potenza dissipata: 4 W
• Tempo di risposta in uscita: 1,2 ms
• Parallelo di uscite: Sì (massimo 2)
• Consumo di corrente tipico: 79 mA a 3,3 V CC
• MTBF: 392285 h
• Protezione: Polarità inversa, cortocircuiti, sovraccarichi, sovratensioni
• Tensione soglia di rilevamento: > 18 V CC nello stato 0
• Carico massimo tungsteno: 6 W
• Frequenza di commutazione: 0,5/LI² Hz
• Impedenza ohmica di carico: > 48 Ω
• LED di stato: RUN (verde), diagnosi canale (verde), ERR (rosso), E/S modulo (rosso)
• Peso: 0,12 kg
• Grado di protezione: IP20
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Resistenza a vibrazioni: 3 gn
• Resistenza a urti: 30 gn
• Temperatura di funzionamento: -25…70 °C
• Temperatura di stoccaggio: -40…85 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Trattamento di protezione: Rivestimento conformale
• Altitudine massima di funzionamento: 0...2000 m (2000...5000 m con)
• Caratteristiche ambientali: Gas Gx, 3C4, 3S4, 3S4, Sal 2, 3B2, 3B2
• Forza dielettrica: 1500 V AC (50/60 Hz, 1 min) uscita/terra e uscita/logica interna
• Prodotto Green Premium
• Conforme con REACh senza SVHC
• RoHS UE: Rispetto proattivo (fuori dal campo)
• Senza mercurio
• Esenzioni RoHS: Sì
• RAEE: Rifiuto in sistemi specifici nell'UE
