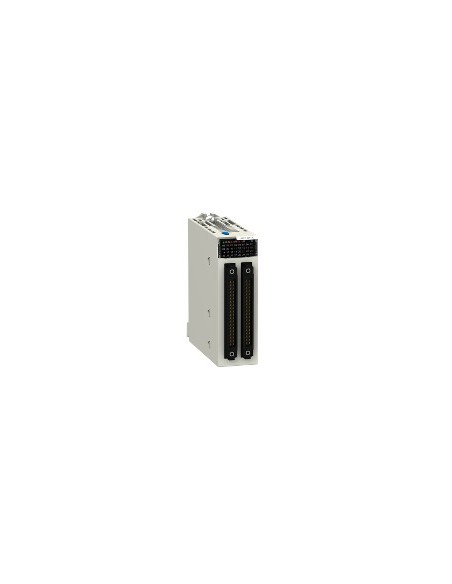

Modulo ingresso analogico 8 canali isolato temperatura

Modulo ingresso analogico isolato da 8 canali progettato per sistemi Modicon X80, compatibile con tensioni, resistenze e sensori di temperatura quali Pt100, Pt1000, Ni100, Ni1000 e termocoppie. Offre isolamento tra ingressi e uscita, ideale per applicazioni industriali che richiedono precisione in ambienti con interferenze elettromagnetiche.

Caratteristiche tecniche

• Numero di ingressi analogici: 8
• Connessioni: 40 vie, 2 connettori
• Isolamento: Isolato
• Livello di ingresso: Basso livello
• Tipo di ingresso analogico: Tensione +/- 1,28 V, +/- 160 mV, +/- 320 mV, +/- 40 mV, +/- 640 mV, +/- 80 mV; Resistenza 400 Ohm (2, 3, 4 cavi); Resistenza 4000 Ohm (2, 3, 4 cavi); Sonde di temperatura: Cu 10 (-100...+260 °C), Pt 100 (-100...+450 °C, UL/JIS), Pt 1000 (-100...+450 °C, UL/JIS), Pt 100 (-200...+850 °C, IEC), Pt 1000 (-200...+850 °C, IEC), Ni 100 (-60...+180 °C), Ni 1000 (-60...+180 °C); Termocoppie: B (+130...+1820 °C), N (+270...+1300 °C), U (-200...+600 °C), J (-200...+760 °C), L (-200...+900 °C), E (-270...+1000 °C), K (-270...+1370 °C), T (-270...+400 °C), R (-50...+1769 °C), S (-50...+1769 °C)
• Conversione analogico/digitale: 16 bit sigma delta
• Sovraccarico consentito: +/- 7,5 V, +/- 1,28 V, +/- 160 mV, +/- 320 mV, +/- 40 mV, +/- 640 mV, +/- 80 mV
• Rifiuto modo comune: 120 dB a 50/60 Hz
• Rifiuto modo differenziale: 60 dB a 50/60 Hz
• Compensazione giunzione fredda: Esterna mediante sonda Pt100
• Tipo filtro: Digitale del primo ordine
• Tempo di lettura nominale: 400 ms con sonda di temperatura, 200 ms con termocoppia
• Errore di misura: +/- 0,7 °C (Ni 1000, 25 °C), +/- 2 °C (Pt 100, 0...60 °C), +/- 2,1 °C (Pt 1000, 25 °C), +/- 2,7 °C (Termocoppia U, 25 °C), +/- 3,7 °C (Termocoppia K, 25 °C), +/- 4,5 °C (Termocoppia J, 0...60 °C), +/- 5 °C (Termocoppia B, 0...60 °C), +/- 0,05% scala completa (tensione), +/- 0,12% scala completa (400 Ohm, 4000 Ohm)
• Variazione temperatura: 25 ppm/°C (400 Ohm, 4000 Ohm, Ni 1000, termocoppie), 30 ppm/°C (tensione, Cu 10, Ni 100, Pt 100, Pt 1000)
• Calibrazione: Interna
• Rilevamento circuito aperto: Cu 10, Ni 100, Ni 1000, Pt 100, Pt 1000, termocoppie B, E, J, K, L, N, R, S, T, U
• Resistenza massima cavi: 20 Ohm (2 cavi, Cu 10, Ni 100, Pt 100), 200 Ohm (2 cavi, Ni 1000, Pt 1000), 50 Ohm (4 cavi, Cu 10, Ni 100, Pt 100), 500 Ohm (4 cavi, Ni 1000, Pt 1000)
• Valore massimo conversione: +/- 100 % (400 Ohm, 4000 Ohm), +/- 102,5 % (tensione), +/- 102,5 % (resistenza)
• Altitudine massima funzionamento: 0...2000 m, 2000...5000 m con
• LED stato: RUN (verde), Diagnosi canale (verde), ERR (rosso), I/O (rosso)
• Peso: 0,165 kg
• Consumo: 150 mA a 3,3 V CC
• Resistenza vibrazioni: 3 gn
• Resistenza urti: 30 gn
• Temperatura ambiente funzionamento: 0...60 °C
• Temperatura stoccaggio: -40...85 °C
• Umidità relativa: 5...95 % a 55 °C senza condensa
• Grado protezione: IP20
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Certificazioni: CE, UL, CSA, Merchant Navy, RCM
• Norme: EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201
• Caratteristiche ambientali: 3C3, 3C4 (conforme a EN/IEC 60721-3-3)
• Stato offerta sostenibile: Prodotto Green Premium
• REACH: Senza SVHC
• RoHS: Conformità proattiva (fuori dallo scopo), senza mercurio, esenzioni applicate
• RAEE: Rifiuto in sistema specifico, non in contenitore rifiuti
