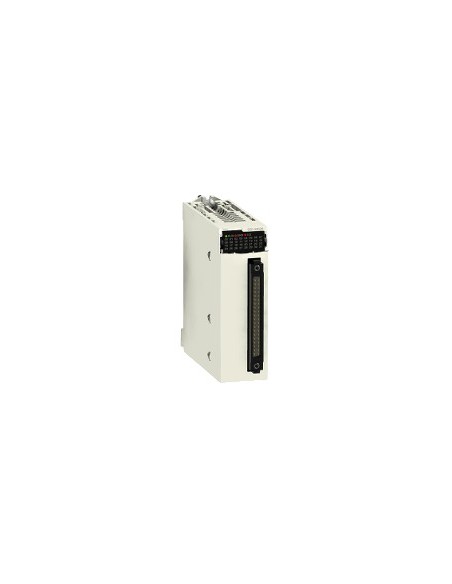

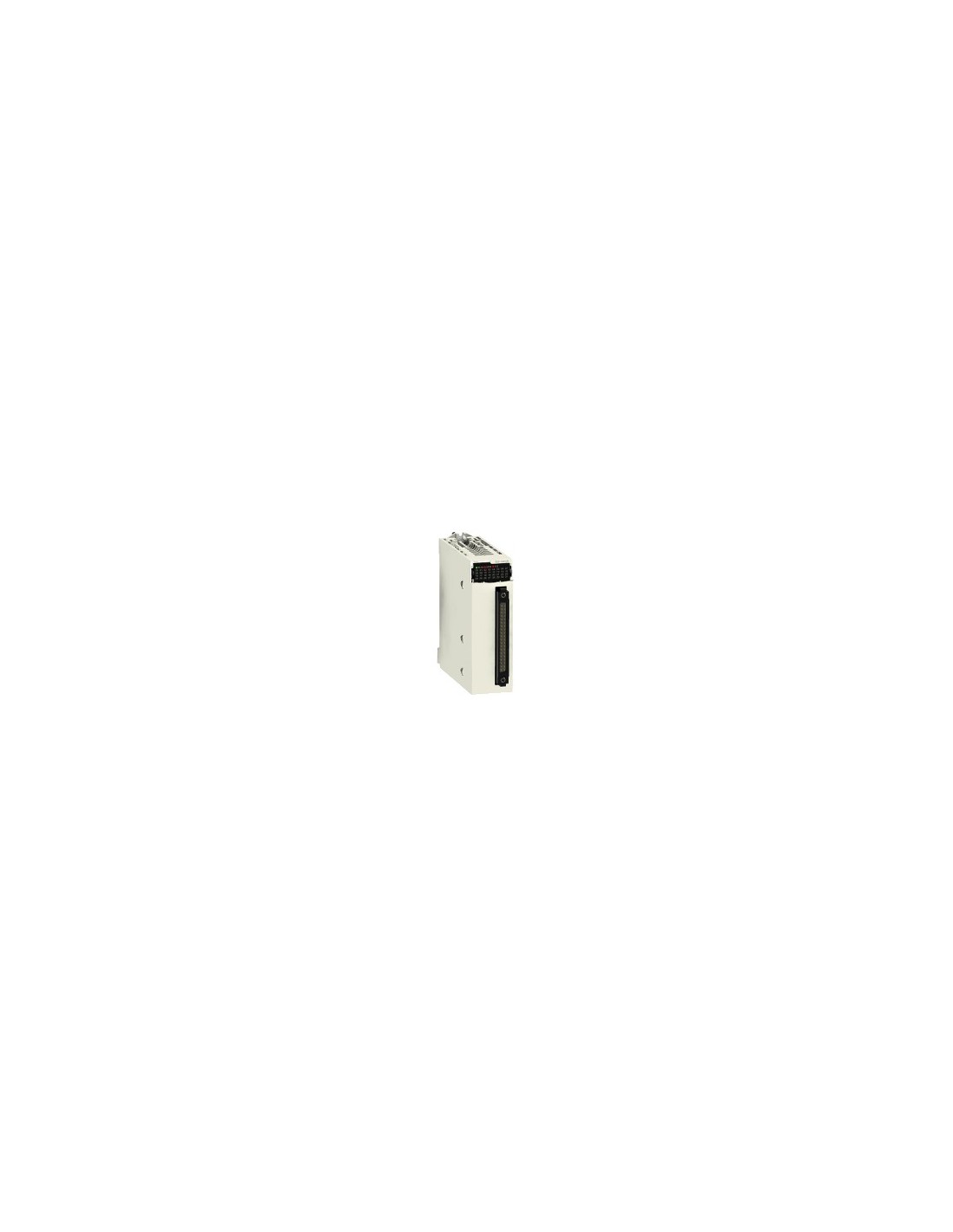

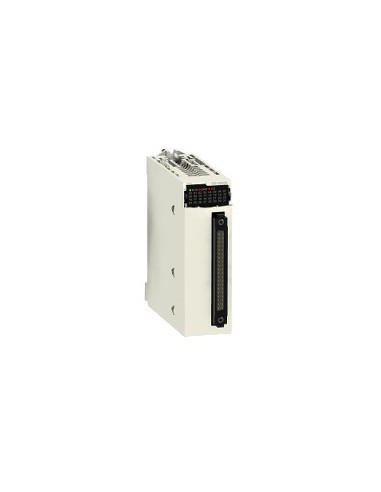

Módulo entrada discreta 32 canales 24 V CC

Módulo de entrada discreta de 32 canales para sistemas de automatización industrial, compatible con la gama Modicon X80. Diseñado para recibir señales digitales aisladas desde sensores de proximidad 2/3 cables, conforme a las normas IEC 60947-5-2 e IEC 61131-2 tipo 1.

Características técnicas

• Número de entradas digitales: 32
• Tipo de entrada: Coletor de corriente (lógica positiva)
• Voltaje de entrada: 24 V CC positiva
• Rango de tensiones: 19...30 V
• Corriente de entrada discreta: 2,5 mA
• Estado actual 1 garantizado: >= 2 mA
• Estado actual 0 garantizado: <= 0.5 mA
• Impedancia de entrada: 9600 Ohm
• Resistencia de aislamiento: > 10 MΩ a 500 V CC
• Filtrado típico de CC: 4 ms
• Filtrado máximo de CC: 7 ms
• Entradas en paralelo: No
• Consumo de corriente típico: 121 mA a 3.3 V CC
• Potencia disipada: 3,9 W
• MTBF: 696320 h
• Fuerza dieléctrica: 1500 V AC (50/60 Hz) durante 1 minuto entre primaria y secundaria; 500 V CC durante 1 minuto entre grupos de canales
• Resistencia a vibraciones: 3 gn
• Resistencia a choques: 30 gn
• Temperatura ambiente de funcionamiento: 0...60 °C
• Temperatura ambiente de almacenamiento: -40...85 °C
• Humedad relativa: 5...95 % en 55 °C sin condensación
• Altitud máxima de funcionamiento: 0...2000 m (hasta 5000 m con reducción)
• Grado de protección IP: IP20
• LED de estado: RUN (verde), diagnóstico canal (verde), ERR (rojo), E/S módulo (rojo)
• Peso: 0,112 kg
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Conforme con REACh sin SVHC: Sí
• RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Contiene mercurio: No
• Exenciones RoHS: Sí
• Normativa RoHS China: X
• RAEE: Debe desecharse mediante sistema específico en la UE
