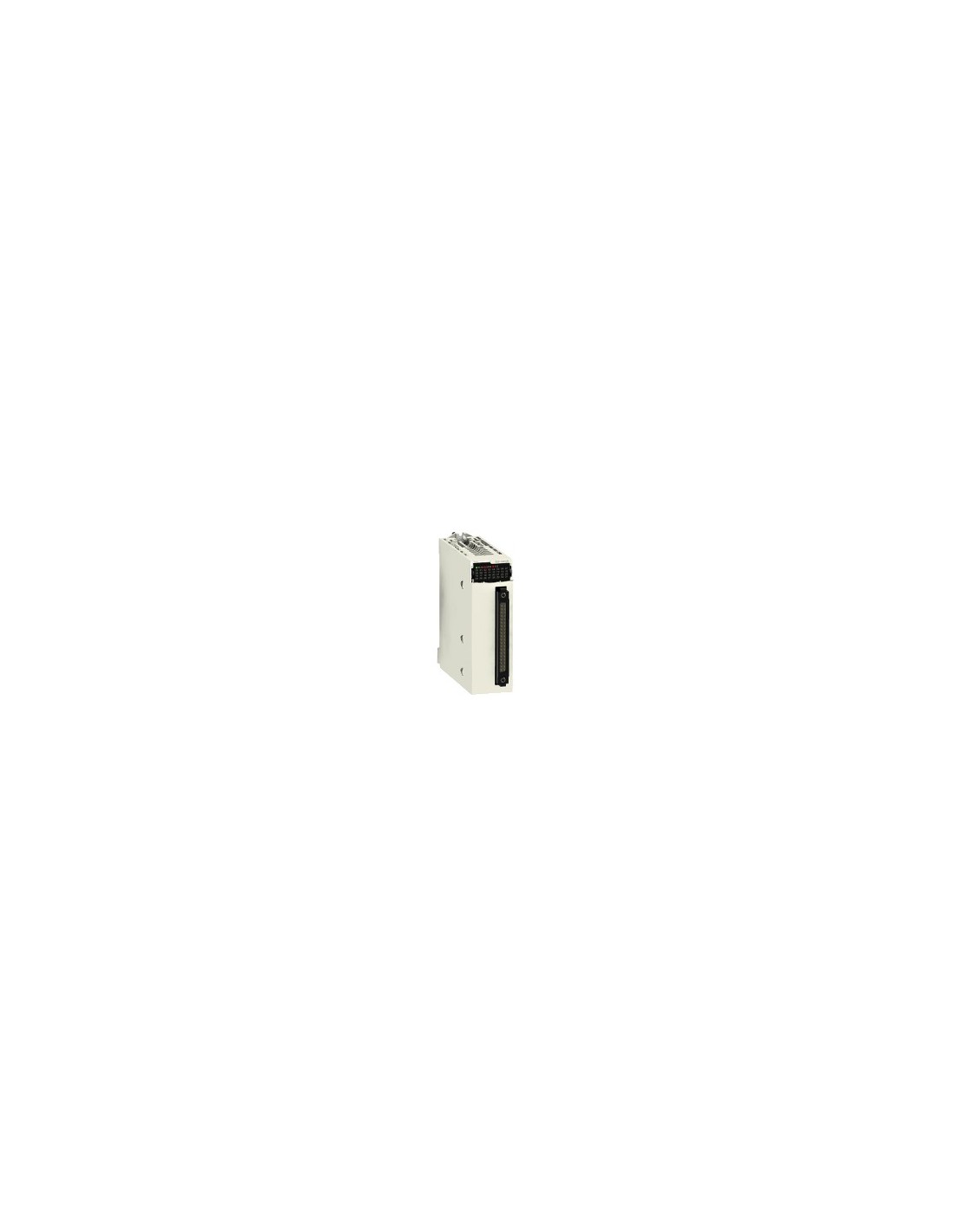

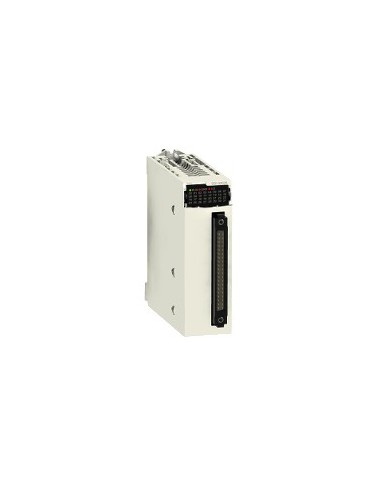

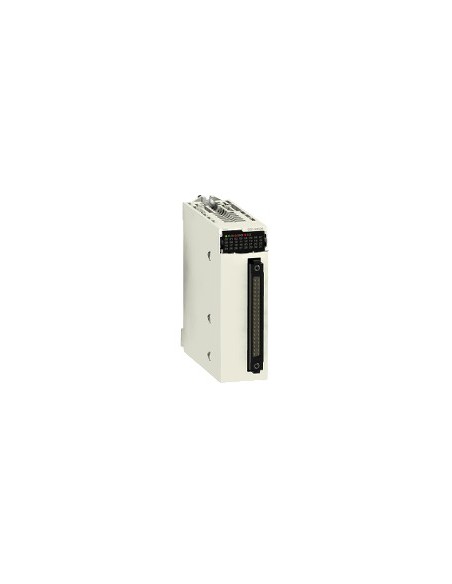

Modulo ingresso discreto 32 canali 24 V CC

Modulo ingresso discreto a 32 canali per sistemi di automazione industriale, compatibile con la gamma Modicon X80. Progettato per ricevere segnali digitali isolati da sensori di prossimità a 2/3 fili, conforme alle norme IEC 60947-5-2 e IEC 61131-2 tipo 1.

Caratteristiche tecniche

• Numero di ingressi digitali: 32
• Tipo di ingresso: Collettore di corrente (logica positiva)
• Tensione di ingresso: 24 V CC positiva
• Intervallo di tensione: 19...30 V
• Corrente di ingresso discreto: 2,5 mA
• Stato corrente 1 garantito: >= 2 mA
• Stato corrente 0 garantito: <= 0,5 mA
• Impedenza di ingresso: 9600 Ohm
• Resistenza di isolamento: > 10 MΩ a 500 V CC
• Filtraggio tipico CC: 4 ms
• Filtraggio massimo CC: 7 ms
• Ingressi in parallelo: No
• Consumo di corrente tipico: 121 mA a 3,3 V CC
• Potenza dissipata: 3,9 W
• MTBF: 696320 h
• Resistenza dielettrica: 1500 V AC (50/60 Hz) per 1 minuto tra primario e secondario; 500 V CC per 1 minuto tra gruppi di canali
• Resistenza alle vibrazioni: 3 gn
• Resistenza agli urti: 30 gn
• Temperatura ambiente di funzionamento: 0...60 °C
• Temperatura ambiente di stoccaggio: -40...85 °C
• Umidità relativa: 5...95 % a 55 °C senza condensa
• Altitudine massima di funzionamento: 0...2000 m (fino a 5000 m con riduzione)
• Grado di protezione IP: IP20
• LED di stato: RUN (verde), diagnosi canale (verde), ERR (rosso), E/S modulo (rosso)
• Peso: 0,112 kg
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Conforme con REACh senza SVHC: Sì
• RoHS UE: Rispetto proattivo (fuori dal campo)
• Contiene mercurio: No
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: Deve essere smaltito tramite sistema specifico nell'UE
