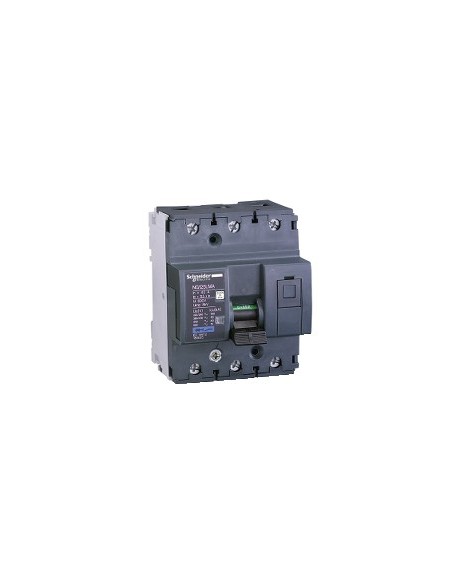

Interruptor automático 3P 6,3 A curva MA 50 kA

Interruptor automático en miniatura de la gama Acti 9 NG125, diseñado para la protección de circuitos trifásicos AC. Protege contra sobrecargas y cortocircuitos en instalaciones industriales y comerciales, especialmente en pequeños comercios y edificios pequeños. Su configuración de 3 polos y curva MA garantiza una respuesta precisa en condiciones de sobrecarga.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 6,3 A en 40 °C
• Tipo de red: AC
• Tecnología de unidad de disparo: Mágnetico
• Código de curva: MA
• Código de poder de corte: L
• Capacidad de corte [Icu]: 50 kA en 380–415 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 75 % de Icu (37,5 kA) en 380–415 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220–240 V AC 50/60 Hz, 380–415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 690 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Límite de enlace magnético: 12 x In
• Categoría de empleo: A
• Poder de seccionamiento: Sí
• Frecuencia de red: 50/60 Hz
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
• Tipo de control: Maneta, prueba de disparo manual
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Pasos de 9 mm: 9
• Altura: 103 mm
• Anchura: 81 mm
• Profundidad: 81 mm
• Peso: 0,72 kg
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Preparado para candado: Con candado
• Opciones de bloqueo: Candado integrado
• Conexiones: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
• Longitud de cable pelado: 20 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Código de compatibilidad: NG125
• Grado de protección IP: IP20
• Grado de protección IK: IK05
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Normas: Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: Declaración proactiva de RoHS China
• RAEE: Debe desecharse según sistema de recolección específico en la UE
