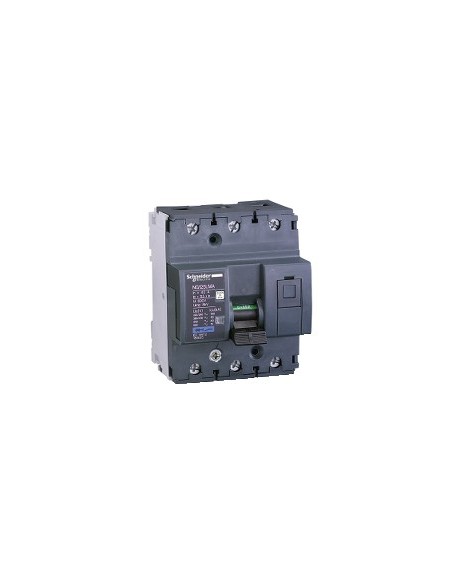

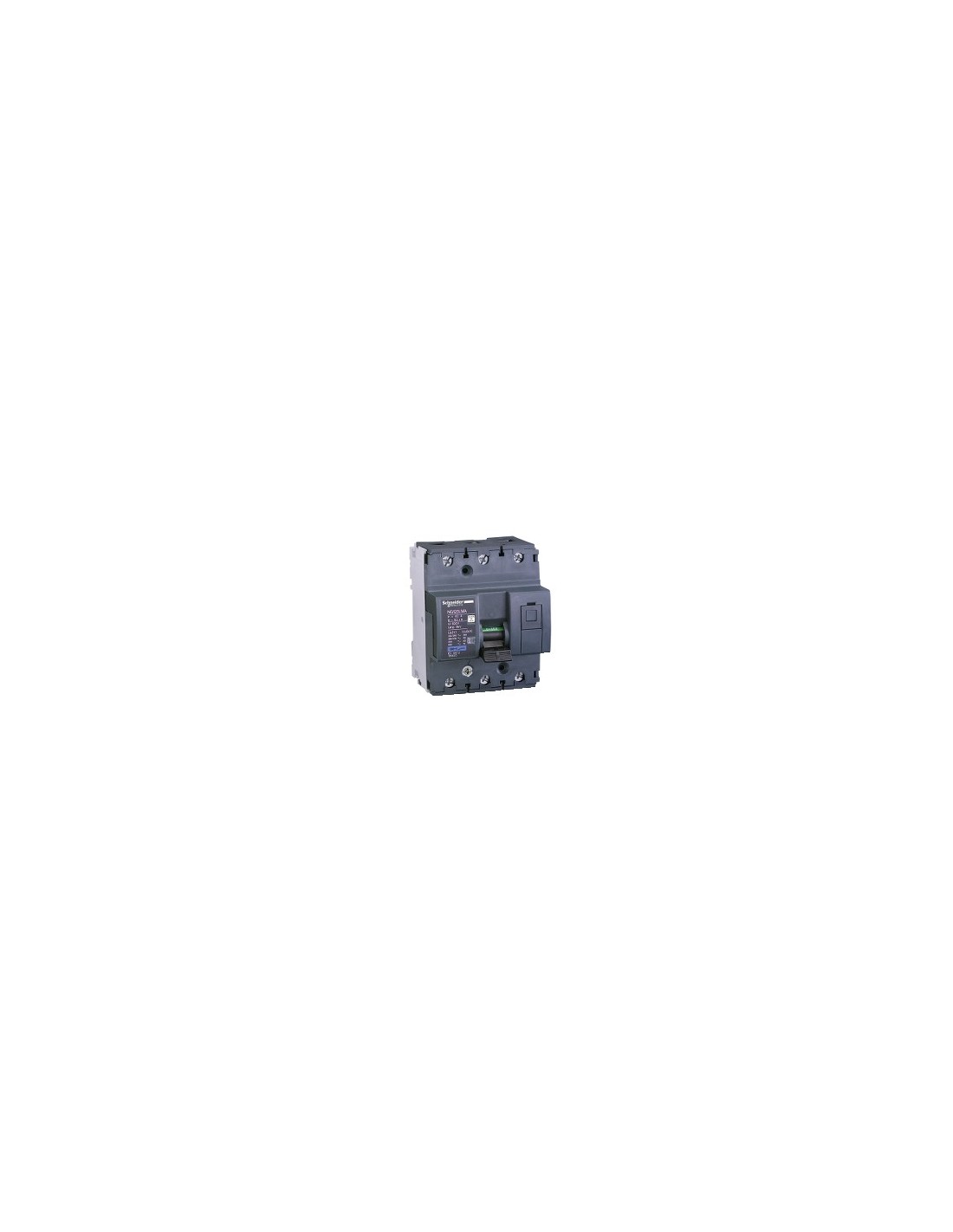

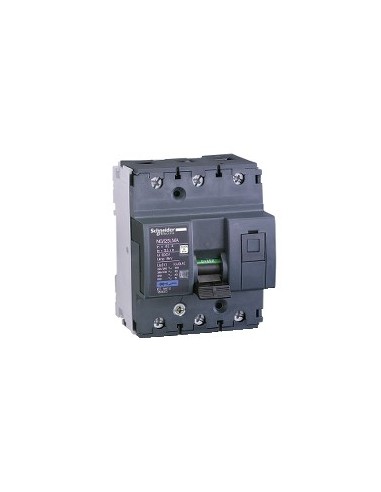

Interruttore automatico 3P 6,3 A curva MA 50 kA

Interruttore automatico miniaturizzato della gamma Acti 9 NG125, progettato per la protezione di circuiti trifasi AC. Protegge contro sovraccarichi e cortocircuiti in impianti industriali e commerciali, in particolare in piccoli negozi e edifici piccoli. La configurazione a 3 poli e la curva MA garantiscono una risposta precisa in condizioni di sovraccarico.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 6,3 A a 40 °C
• Tipo di rete: AC
• Tecnologia dell'unità di interruzione: Magnetico
• Codice della curva: MA
• Codice della capacità di interruzione: L
• Capacità di interruzione [Icu]: 50 kA a 380–415 V AC 50/60 Hz
• Capacità di interruzione in servizio [Ics]: 75 % di Icu (37,5 kA) a 380–415 V AC 50/60 Hz
• Tensione nominale d'impiego [Ue]: 220–240 V AC 50/60 Hz, 380–415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz
• Tensione nominale d'isolamento [Ui]: 690 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Limite di collegamento magnetico: 12 x In
• Categoria d'impiego: A
• Potere di interruzione: Sì
• Frequenza di rete: 50/60 Hz
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicatore di interruzione, indicazione acceso/spento
• Tipo di comando: Maniglia, prova di interruzione manuale
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Rail DIN simmetrico da 35 mm
• Passi da 9 mm: 9
• Altezza: 103 mm
• Larghezza: 81 mm
• Profondità: 81 mm
• Peso: 0,72 kg
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Preparato per lucchetto: Con lucchetto
• Opzioni di blocco: Lucchetto integrato
• Connessioni: Morsetti a tunnel 1,5…50 mm² rigido, 1…35 mm² flessibile
• Lunghezza del filo scoperto: 20 mm
• Momento di serraggio: 3,5 N·m
• Protezione contro le perdite di terra: Blocco indipendente
• Codice di compatibilità: NG125
• Grado di protezione IP: IP20
• Grado di protezione IK: IK05
• Grado di inquinamento: 3
• Categoria di sovratensione: IV
• Tropicalizzazione: 2
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Normative: Icu
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme al REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
