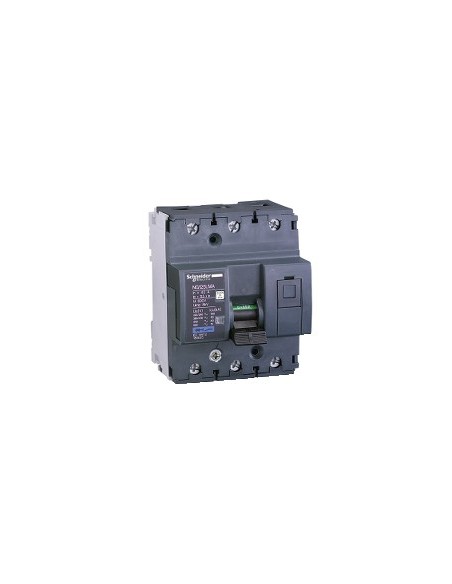

Disjuntor automático 3P 6,3 A curva MA 50 kA

Disjuntor automático miniatura da gama Acti 9 NG125, projetado para proteção de circuitos trifásicos AC. Protege contra sobrecargas e curtos-circuitos em instalações industriais e comerciais, especialmente em pequenos comércios e edifícios pequenos. Sua configuração de 3 polos e curva MA garante uma resposta precisa em condições de sobrecarga.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corrente nominal [In]: 6,3 A em 40 °C
• Tipo de rede: AC
• Tecnologia de unidade de disparo: Magnética
• Código de curva: MA
• Código de poder de corte: L
• Capacidade de corte [Icu]: 50 kA em 380–415 V AC 50/60 Hz
• Poder de corte em serviço [Ics]: 75 % de Icu (37,5 kA) em 380–415 V AC 50/60 Hz
• Tensão nominal de emprego [Ue]: 220–240 V AC 50/60 Hz, 380–415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz
• Tensão nominal de isolamento [Ui]: 690 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Limite de ligação magnética: 12 x In
• Categoria de uso: A
• Poder de seccionamento: Sim
• Frequência da rede: 50/60 Hz
• Indicador de posição do contato: Sim
• Sinalizações no local: Indicador de disparo, Indicação de ligado/desligado
• Tipo de controle: Alavanca, teste de disparo manual
• Tipo de montagem: Ajustável em clipe
• Suporte de montagem: Trilho DIN simétrico de 35 mm
• Passos de 9 mm: 9
• Altura: 103 mm
• Largura: 81 mm
• Profundidade: 81 mm
• Peso: 0,72 kg
• Durabilidade mecânica: 20000 ciclos
• Durabilidade elétrica: 10000 ciclos
• Preparado para cadeado: Com cadeado
• Opções de bloqueio: Cadeado integrado
• Conexões: Terminais tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexível
• Comprimento de fio descoberto: 20 mm
• Par de aperto: 3,5 N·m
• Proteção contra fugas a terra: Bloqueio independente
• Código de compatibilidade: NG125
• Grado de proteção IP: IP20
• Grado de proteção IK: IK05
• Grado de contaminação: 3
• Categoria de sobretensão: IV
• Tropicalização: 2
• Umidade relativa: 95 % em 55 °C
• Altitude máxima de funcionamento: 2000 m
• Temperatura ambiente de funcionamento: -30…70 °C
• Temperatura ambiente de armazenamento: -40…70 °C
• Normas: Icu
• Estado de oferta sustentável: Produto Green Premium
• Conforme com REACh sem SVHC: Sim
• Directiva RoHS UE: Conforme
• Sem metais pesados tóxicos: Sim
• Sem mercúrio: Sim
• Informação sobre isenções de RoHS: Sim
• Normativa de RoHS China: Declaração proativa de RoHS China
• RAEE: Deve ser descartado de acordo com sistema de coleta específico na UE
