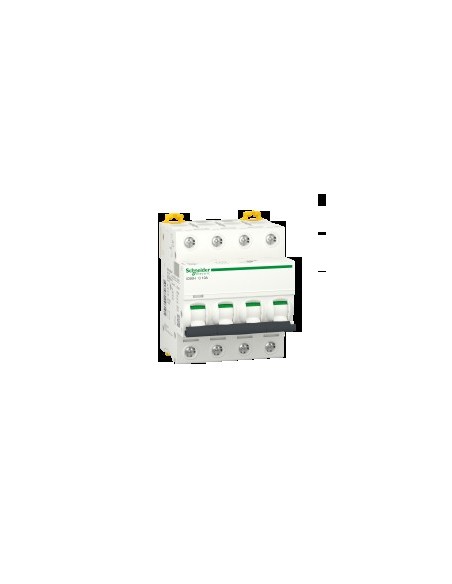

Magnetotérmico Acti9 iC60H 4P 10 A curva C

Name: Magnetotérmico Acti9 iC60H 4P 10 A curva C
Brand: SCHNEIDER
SKU: 710936
Price: 75.33 EUR
Availability: InStock

Disponible En stock 100 Artículos

Referencia IMPO A9F87410

75,33 €

Impuestos incluidos

Dirección de correo electrónico

Envío gratis Península desde 50€
Devoluciones
Pago seguro
Garantía

Protección IP20
Color Blanco

Interruptor automático en miniatura 4P, 10 A, curva C, con capacidad de corte de 15 kA en 380-415 V AC 50/60 Hz, conforme a IEC 60898-1 y IEC 60947-2. Tecnología térmico-magnética, montaje en carril DIN, grado de protección IP20, operable entre -35 y 70 °C. Diseñado para proteger circuitos en instalaciones industriales y comerciales.

Descripción

Interruptor automático en miniatura 4P con corriente nominal de 10 A y curva C, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Incorpora tecnología térmico-magnética y montaje en carril DIN, con capacidad de corte de 15 kA en 380-415 V AC 50/60 Hz. Cumple con las normas IEC 60898-1 e IEC 60947-2, y está indicado para uso en entornos con temperaturas de funcionamiento entre -35 y 70 °C.

Características técnicas

Número de polos: 4P
Número de polos protegidos: 4
Corriente nominal [In]: 10 A
Tipo de red: AC Corriente continua
Tecnología de unidad de disparo: Térmico-magnético
Código de curva: C
Código de poder de corte: H
Capacidad de corte: 10000 A Icn en 400 V AC 50/60 Hz (IEC 60898-1)
Poder de corte en servicio [Ics]: 15 kA 50 % en 220...240 V AC 50/60 Hz
Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 180...250 V corriente continua
Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
Resistencia a picos de tensión [Uimp]: 6 kV
Clase de limitación: 3
Categoría de empleo: A (acorde a HB1 y EN 60898-1)
Normas: EN 60898-1, IEC 60898-1, HB1
Indicador de posición del contacto: Sí
Señalizaciones en local: Indicador de disparo
Tipo de control: Maneta
Soporte de montaje: Carril DIN
Grado de protección IP: IP20
Grado de contaminación: 3
Categoría de sobretensión: IV
Tropicalización: 2 (IEC 60068-1)
Humedad relativa: 95 % en 55 °C
Altitud máxima de funcionamiento: 0...2000 m
Temperatura ambiente de funcionamiento: -35…70 °C
Temperatura ambiente de almacenamiento: -40…85 °C
Durabilidad mecánica: 20000 ciclos
Durabilidad eléctrica: 10000 ciclos
Conexiones: Terminal simple, 1…25 mm² rígido o 1…16 mm² flexible, longitud de cable pelado: 14 mm, par de apriete: 2 N·m
Protección contra fugas a tierra: Bloque independiente
Color: Blanco
Peso: 0,5 kg
Altura: 85 mm
Anchura: 72 mm
Profundidad: 78,5 mm
Aplicación del dispositivo: Para corriente > 0,1 A
Estado de oferta sostenible: Producto Green Premium
Conforme con REACh sin SVHC: Sí
Directiva RoHS UE: Conforme
Producto libre de halógenos

Detalles del producto

Dimensiones

Ancho	72 mm
Largo	85 mm
Profundidad	78,5 mm
Peso (kg)	0,5 kg

Eléctrico

Voltaje nominal (V)	220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 180...250 V corriente continua
Corriente nominal (A)	10

Protección

Protección	IP20

Otras

Frecuencia	50/60 Hz
Curva de disparo	C
EAN	3606480096105
Fabricante	SCHNEIDER
Gama	Industrial
Libre de halógenos	Sí
Nº de polos	4P
Referencia	IMPO A9F87410
Sección del cable (mm²)	16 mm²
Color	Blanco
