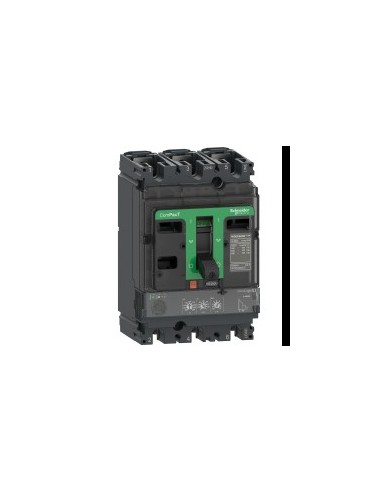

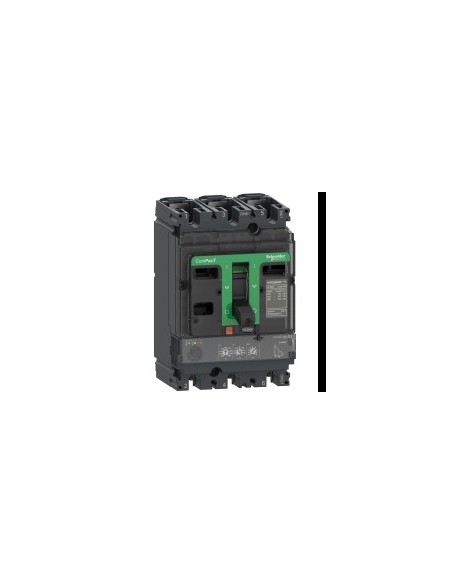

Interruptor automático ComPacT NSX100F 3P3R 100A Micrologic 2.2

Interruptor automático ComPacT NSX100F 3P3R 100A con unidad de control Micrologic 2.2, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección contra sobrecargas y cortocircuitos mediante una unidad electrónica de control, con ajuste de corriente de sobrecarga en 9 posiciones y retardo fijo en la detección de cortocircuitos de corta duración.

Características técnicas

• Número de polos: 3P
• Descripción de polos protegidos: 3R
• Corriente nominal [In]: 100 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Capacidad de corte Icu: 36 kA en 380/415 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 36 kA en 380/415 V AC 50/60 Hz
• Unidad de control: Micrologic 2.2
• Tecnología de unidad de disparo: Electrónico
• Funciones de protección: LSoI
• Posición de montaje: Horizontal y vertical plano por la parte posterior
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Soporte de montaje: Placa posterior
• Grado de protección IP: IP40
• Grado de protección IK: IK07
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -50…85 °C
• Humedad relativa: 0…95 %
• Altitud máxima de funcionamiento: 0...2000 m sin disminución
• Durabilidad mecánica: 50000 ciclos
• Durabilidad eléctrica: 50000 ciclos en 440 V In/2
• Potencia disipada por polo: 4,7 W
• Memoria térmica: 20 minutos antes y después del disparo
• Intervalo de ajuste de detección a largo plazo Ir: 40...100 A
• Intervalo de ajuste de detección a corto plazo Isd: 1.5...10 x Ir
• Intervalo de ajuste de detección instantánea Ii: 1500 A
• Señalizaciones en local: Listo para operar (LED verde parpadeante), Sobrecarga (LED rojo 105 % Ir, LED naranja 90 % Ir)
• Dimensiones: 105 mm (ancho) x 161 mm (altura) x 86 mm (profundidad)
• Peso: 2,05 kg
• Normas: HB2
• Certificaciones: CCC generador Marina
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
