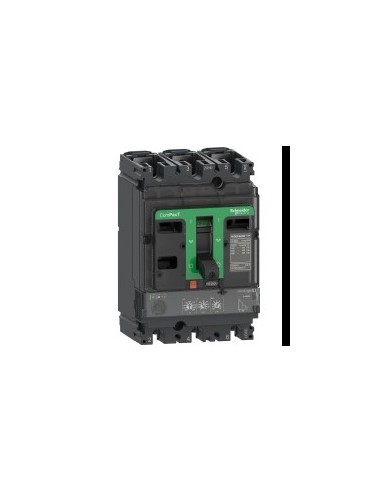

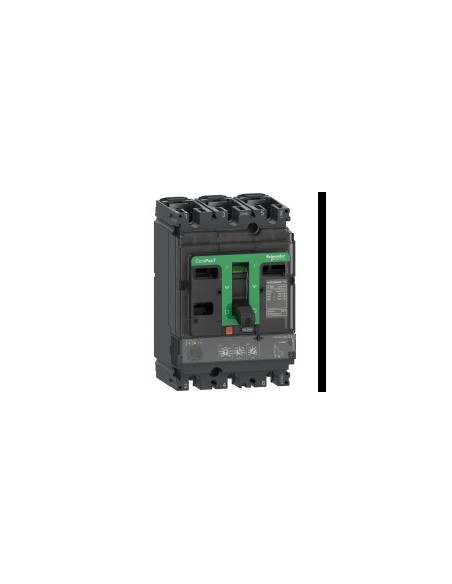

Disjuntor Automático ComPacT NSX100F 3P3R 100A Micrologic 2.2

Interruptor automático ComPacT NSX100F 3P3R 100A com unidade de controle Micrologic 2.2, projetado para proteger circuitos elétricos em instalações industriais e comerciais. Oferece proteção contra sobrecargas e curtocircuitos através de uma unidade de controle eletrônica, com ajuste de corrente de sobrecarga em 9 posições e atraso fixo na detecção de curtocircuitos de curta duração.

Características técnicas

• Número de polos: 3P
• Descrição dos polos protegidos: 3R
• Corrente nominal [In]: 100 A a 40 °C
• Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: CA
• Frequência de rede: 50/60 Hz
• Capacidade de corte Icu: 36 kA em 380/415 V AC 50/60 Hz
• Potência de corte em serviço [Ics]: 36 kA em 380/415 V AC 50/60 Hz
• Unidade de controlo: Micrologic 2.2
• Tecnologia de unidade de disparo: Eletrônico
• Funções de protecção: O Sol
• Posição de montagem: horizontal e vertical plano por la parte posterior
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Suporte de montagem: Placa traseira
• Grau de proteção IP: IP40
• Grau de proteção IK: IK07
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Umidade relativa: 0...95 %
• Altitude máxima de funcionamento: 0...2000 m sem diminuição
• Durabilidade mecânica: 50000 ciclos
• Durabilidade elétrica: 50000 ciclos em 440 V In/2
• Potência dissipada por polo: 4,7 W
• Memória térmica: 20 minutos antes e depois do disparo
• Intervalo de ajuste de detecção de longo prazo Ir: 40...100 A
• Intervalo de ajuste de detecção a curto prazo Isd: 1,5...10 x Ir
• Intervalo de regulação de detecção instantânea Ii: 1500 A
• Indicações em local: Pronto para funcionar (LED verde parpadeante), sobrecarga (LED vermelho 105 % Ir, LED laranja 90 % Ir)
• Dimensões: 105 mm (large) x 161 mm (altura) x 86 mm (profundidade)
• Peso: 2,05 kg
• Normas: HB2
• Certificações: CCC gerador Marina
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
