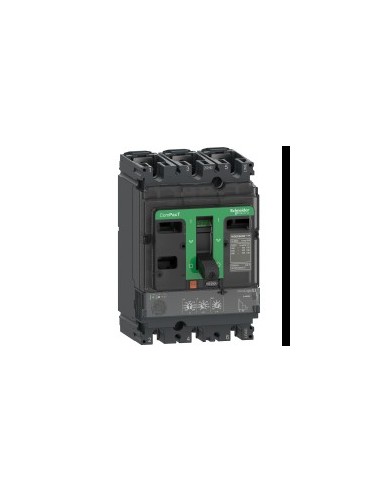

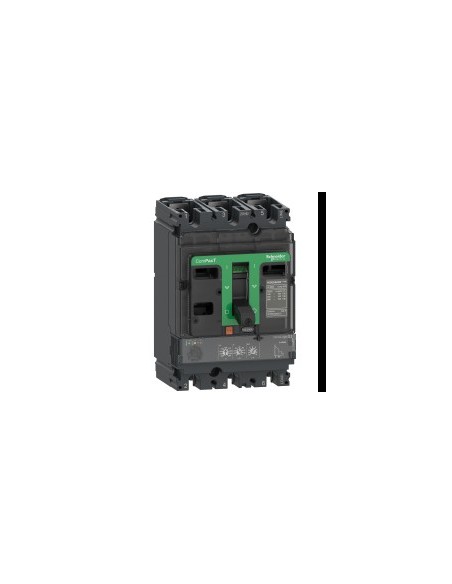

Interruttore automatico ComPacT NSX100F 3P3R 100A Micrologic 2.2

Interruttore automatico ComPacT NSX100F 3P3R 100A con unità di controllo Micrologic 2.2, progettato per proteggere i circuiti elettrici in impianti industriali e commerciali. Offre protezione contro sovraccarichi e cortocircuiti tramite un'unità elettronica di controllo, con regolazione di corrente di sovraccarico in 9 posizioni e ritardo fisso nel rilevamento di cortocircuiti di breve durata.

Caratteristiche tecniche

• Numero di poli: 3P
• Descrizione dei poli protetti: 3R
• Corrente nominale [In]: 100 A a 40 °C
• Tensione nominale di esercizio [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di taglio Icu: 36 kA in 380/415 V AC 50/60 Hz
• Potenza di taglio in servizio [Ics]: 36 kA in 380/415 V AC 50/60 Hz
• Unità di controllo: Micrologic 2.2
• Tecnologia di unità di tiro: Elettronico
• Funzioni di protezione: LSOI
• Posizione di montaggio: Orizzontale e verticale plano por la parte posterior
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Supporto di montaggio: Piastra posteriore
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Umidità relativa: 0...95 %
• Altitudine massima di funzionamento: 0...2000 m senza diminuzione
• Durabilità meccanica: 50000 cicli
• Durabilità elettrica: 50000 cicli in 440 V In/2
• Potenza dissipata da polo: 4,7 W
• Memoria termica: 20 minuti prima e dopo lo sparo
• Intervallo di regolazione di rilevamento a lungo termine Vai: 40...100 A
• Intervallo di regolazione di rilevamento a breve termine Isd: 1.5...10 x Vai
• Intervallo di regolazione istantanea di rilevamento Ii: 1500 A
• Segnalazioni locali: Pronto ad operare (LED verde lampeggiante), Sovraccarico (LED rosso 105 % Vai, LED arancione 90 % Vai)
• Dimensioni: 105 mm (larghezza) x 161 mm (altezza) x 86 mm (profondità)
• Peso: 2,05 kg
• Norme: HB2
• Certificati: CCC Generator Marina
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
