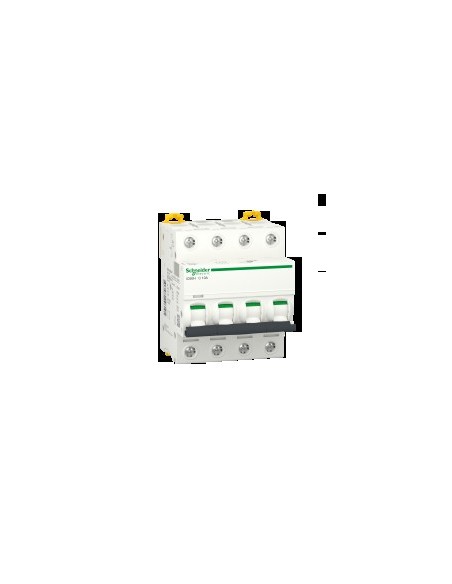

Interruttore magnetotermico Acti9 iC60H 4P 10 A curva C

Interruttore automatico miniaturizzato 4P con corrente nominale di 10 A e curva C, progettato per proteggere circuiti elettrici in impianti industriali e commerciali. Incorpora tecnologia termo-magnetica e montaggio su profilo DIN, con capacità di interruzione di 15 kA a 380-415 V AC 50/60 Hz. Rispetta le norme IEC 60898-1 e IEC 60947-2, ed è indicato per l'uso in ambienti con temperature operative comprese tra -35 e 70 °C.

Caratteristiche tecniche

• Numero di poli: 4P
• Numero di poli protetti: 4
• Corrente nominale [In]: 10 A
• Tipo di rete: AC Corrente continua
• Tecnologia dell'unità di interruzione: Termo-magnetica
• Codice della curva: C
• Codice della capacità di interruzione: H
• Capacità di interruzione: 10000 A Icn a 400 V AC 50/60 Hz (IEC 60898-1)
• Potere di interruzione in servizio [Ics]: 15 kA 50 % a 220...240 V AC 50/60 Hz
• Tensione nominale d'impiego [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 180...250 V corrente continua
• Tensione nominale d'isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Classe di limitazione: 3
• Categoria d'impiego: A (conforme a HB1 e EN 60898-1)
• Norme: EN 60898-1, IEC 60898-1, HB1
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicatore di interruzione
• Tipo di comando: Maniglia
• Supporto di montaggio: Profilo DIN
• Grado di protezione IP: IP20
• Grado di inquinamento: 3
• Categoria di sovratensione: IV
• Tropicalizzazione: 2 (IEC 60068-1)
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 0...2000 m
• Temperatura ambiente di funzionamento: -35…70 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Connessioni: Morsetto singolo, 1…25 mm² rigido o 1…16 mm² flessibile, lunghezza del conduttore scoperto: 14 mm, coppia di serraggio: 2 N·m
• Protezione contro le perdite a terra: Blocco indipendente
• Colore: Bianco
• Peso: 0,5 kg
• Altezza: 85 mm
• Larghezza: 72 mm
• Profondità: 78,5 mm
• Applicazione del dispositivo: Per corrente > 0,1 A
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme al REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Prodotto privo di alogeni
