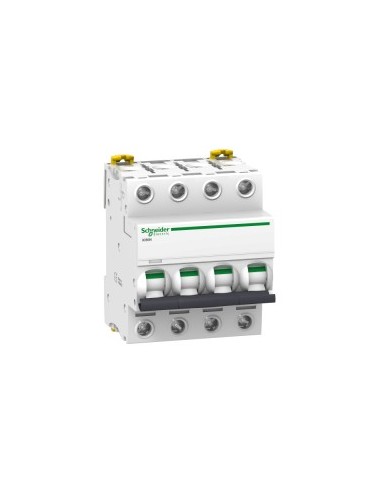

Interruptor magnetotérmico modular 4P con corriente nominal de 10 A y curva C, diseñado para protección contra sobrecargas y cortocircuitos en instalaciones eléctricas monofásicas y trifásicas. Compatible con montaje en carril DIN, ofrece funcionamiento seguro en redes AC y corriente continua, con capacidad de corte de 6000 A en 400 V AC 50/60 Hz.
Características técnicas
- Número de polos: 4P
- Número de polos protegidos: 4
- Corriente nominal [In]: 10 A
- Tipo de red: AC Corriente continua
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: C
- Capacidad de corte: 6000 A Icn en 400 V AC 50/60 Hz
- Poder de corte en servicio [Ics]: 6000 A 100 % acorde a EN 60898-1 - 400 V AC 50/60 Hz
- Clase de limitación: 3
- Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 125...180 V corriente continua
- Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 6 kV
- Límite de enlace magnético: 8 x In +/- 20%
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Tipo de control: Maneta
- Tipo de montaje: Fijo
- Soporte de montaje: Carril DIN
- Conexiones - terminales: Terminal simple arriba o abajo) 1…25 mm² rígido, 1…16 mm² flexible
- Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión
- Par de apriete: 2 N·m arriba o abajo
- Grado de protección IP: IP20
- Grado de contaminación: 3
- Categoría de sobretensión: IV
- Tropicalización: 2 acorde a IEC 60068-1
- Humedad relativa: 95 % en 55 °C
- Altitud máxima de funcionamiento: 0...2000 m
- Temperatura ambiente de funcionamiento: -35…70 °C
- Temperatura ambiente de almacenamiento: -40…85 °C
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Protección contra fugas a tierra: Bloque independiente
- Normas: IEC 60898-1, EN 60898-1, HB1, En> 50 A
- Etiquetas de calidad: NF
- Código de compatibilidad: IC60
- Estado de oferta sostenible: Producto Green Premium
- Directiva RoHS UE: Conforme
- Presencia de halógenos: Producto libre de halógenos
- Reglamento REACh: La referencia no contiene SVHC
- RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico
