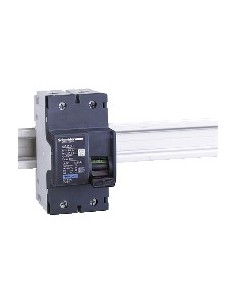

Interruptor automático Acti9 NG125L 2P 10 A curva D

Interruptor automático en miniatura de la gama Acti9 NG125, diseñado para proteger circuitos eléctricos en instalaciones de pequeños comercios y edificios pequeños. Ofrece protección térmica y magnética con curva D, adecuada para cargas con picos de corriente elevados. Su capacidad de corte alcanza hasta 50 kA en 380–415 V AC 50/60 Hz, garantizando seguridad en caso de cortocircuitos.

Características técnicas

• Número de polos: 2P
• Número de polos protegidos: 2
• Posición de neutro: Izquierda
• Corriente nominal [In]: 10 A en 40 °C
• Tipo de red: AC Corriente continua
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: D
• Código de poder de corte: L
• Capacidad de corte [Icu]: 50 kA en 380...415 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 30 kA (75 % de Icu) en 380...415 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC, ≤ 250 V CC
• Tensión nominal de aislamiento [Ui]: 690 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Límite de enlace magnético: 12 x In ± 20 %
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Pasos de 9 mm: 6
• Altura: 103 mm
• Anchura: 54 mm
• Profundidad: 81 mm
• Peso: 0,48 kg
• Durabilidad mecánica: 20 000 ciclos
• Durabilidad eléctrica: 10 000 ciclos
• Preparado para candado: Con candado
• Descripción de opciones de bloqueo: Candado integrado
• Conexiones: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
• Longitud de cable pelado: 20 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Código de compatibilidad: NG125
• Grado de protección IP: IP20
• Grado de protección IK: IK05
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Normas: Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: Declaración proactiva de RoHS China
• RAEE: Debe desecharse según sistema específico en la UE
