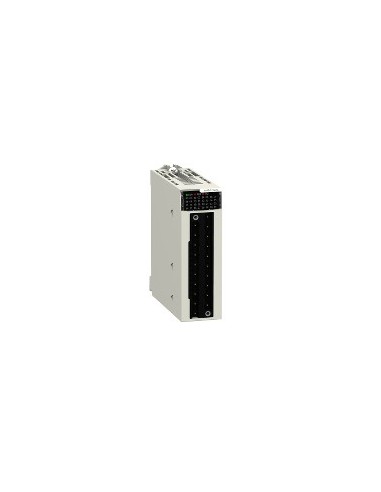

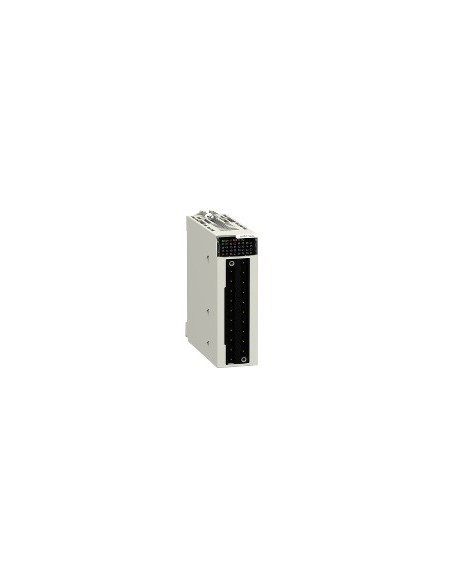

Módulo de E/S analógica mixta para sistemas de automatización, compatible con la gama Modicon X80. Diseñado para integrar hasta 4 entradas analógicas y 2 salidas analógicas, permite la conexión de señales de corriente (0...20 mA, 4...20 mA) y tensión (0...5 V, 0...10 V, 1...5 V, ±10 V). No incluye aislamiento entre entradas y salidas.
Características técnicas
- Número de entradas analógicas: 4
- Tipo de entrada analógica: Corriente 0...20 mA, Corriente 4...20 mA, Tensión ±10 V, Tensión 0...10 V, Tensión 0...5 V, Tensión 1...5 V
- Resolución de entrada analógica: 12 bits (0...20 mA, 0...5 V, 1...5 V, 4...20 mA), 13 bits (0...10 V), 14 bits (±10 V)
- Sobrecarga permitida en entradas: ±30 mA (0...20 mA), ±30 mA (4...20 mA), ±30 V (±10 V, 0...10 V, 0...5 V, 1...5 V)
- Resolución de salida analógica: 11 bits (0...20 mA, 4...20 mA), 12 bits (±10 V)
- Tiempo de conversión: ≤ 2 ms
- Errores de medida: 0,25% de la escala completa (±10 V, 0...10 V, 0...5 V, 1...5 V, 0...20 mA, 4...20 mA), 0,35% para 0...20 mA y 4...20 mA
- Temperatura de funcionamiento: 0...60 °C
- Temperatura de almacenamiento: -40...85 °C
- Grado de protección: IP20
- Consumo de energía: 2,6 W (24 V CC típico), 0,35 W (3,3 V CC típico)
- Peso: 0,155 kg
- Conexión: 20 vías, 1 conector
- LEDs: RUN (verde), Diagnóstico de canal (verde), ERR (rojo), I/O (rojo)
- Compatibilidad electromagnética: Directiva 2014/30/EU
- Directiva de bajo voltaje: 2014/35/EU
- Certificaciones: CE, RCM, CSA, UL, generador Merchant Navy
- Conforme con REACh sin SVHC: Sí
- Sin mercurio: Sí
- Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
