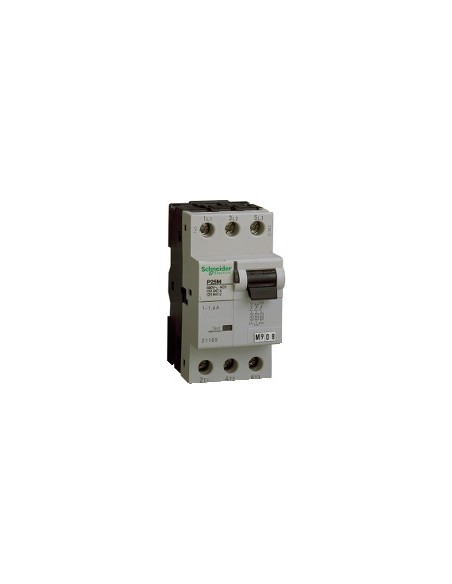

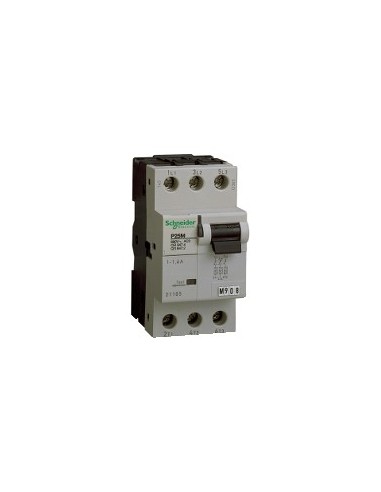

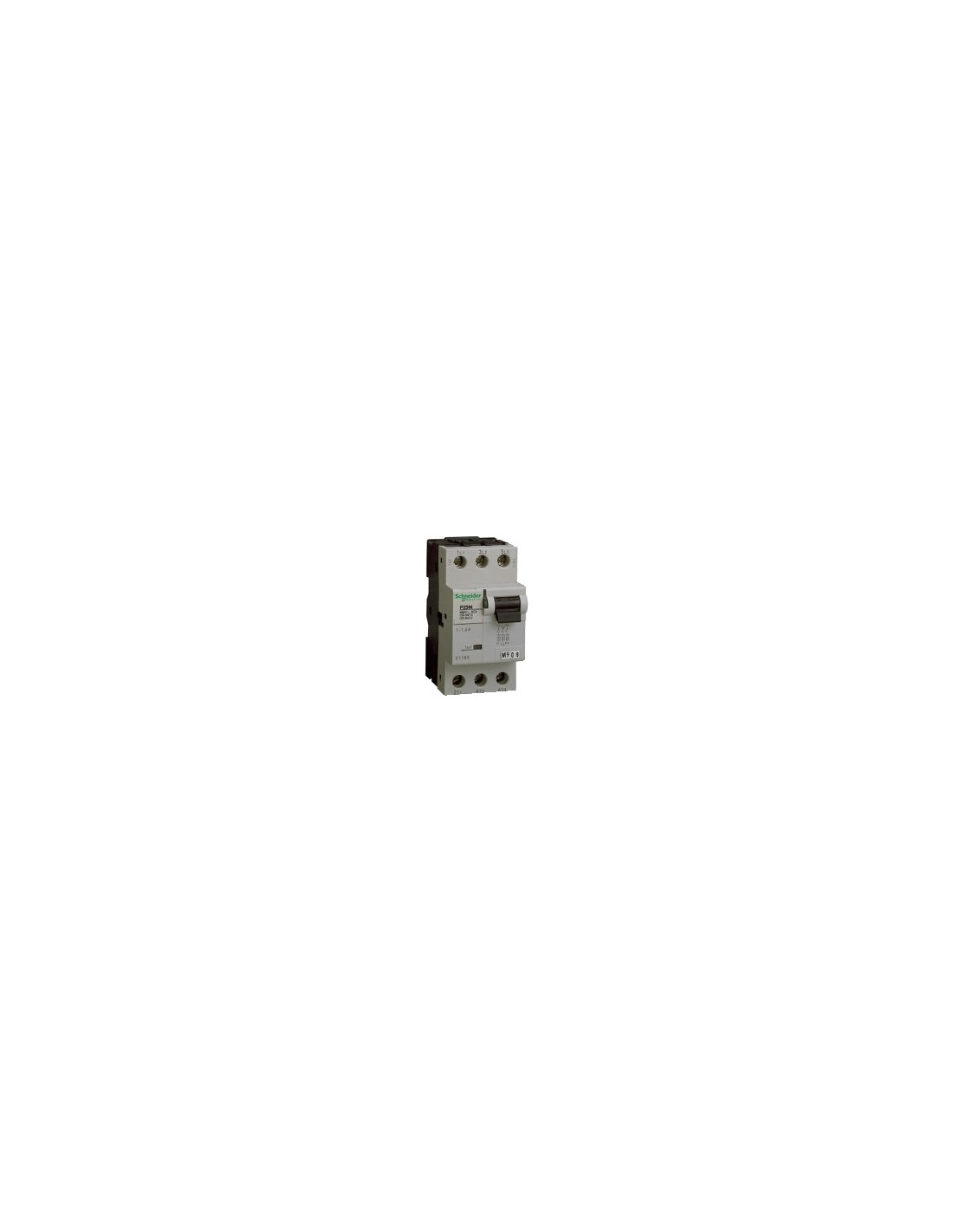

Interruptor automático miniatura 3P 6,3 A curva K

Interruptor automático en miniatura de la gama Acti9 P25M, diseñado para la protección de motores en instalaciones eléctricas trifásicas. Cuenta con 3 polos protegidos y una corriente nominal de 6,3 A, con curva de disparo K adecuada para arranques de motores con altas corrientes iniciales. Funciona en redes AC 50/60 Hz y soporta tensiones nominales de empleo hasta 690 V AC.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 6,3 A
• Tipo de red: AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: K
• Capacidad de corte Icu: 3 kA en 690 V AC 50/60 Hz, 50 kA en 440 V AC 50/60 Hz, 50 kA en 500 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 2,25 kA en 690 V AC 50/60 Hz, 50 kA en 440 V AC 50/60 Hz, 50 kA en 500 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 230...240 V AC, 400...415 V AC, 440 V AC, 500 V AC, 690 V AC
• Tensión nominal de aislamiento [Ui]: 690 V AC 50/60 Hz
• Límite de enlace magnético: 12 x In
• Categoría de empleo: AC-3 acorde a En> 50 A
• Poder de seccionamiento: Sí acorde a En> 50 A
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de control: Maneta Prueba de disparo manual
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Pasos de 9 mm: 5
• Altura: 89 mm
• Ancho: 45 mm
• Profundidad: 70 mm
• Peso del producto: 0,26 kg
• Durabilidad eléctrica: AC-3, estado 1, 100000 ciclos AC 50/60 Hz
• Preparado para candado: Con candado
• Descripción de las opciones de bloqueo: Candado integrado
• Conexiones - terminales: Terminal de abrazaderas, 2 cables, 1…6 mm² rígido o flexible
• Par de apriete: 1,7 N·m
• Protección contra fugas a tierra: Sin
• Código de compatibilidad: P25M
• Normas: Icu
• Certificaciones de producto: CEBEC, SEMKO, NEMKO, IMQ, DEMKO
• Categoría de sobretensión: III
• Tropicalización: 2 acorde a En> 50 A
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -20…60 °C
• Temperatura ambiente de almacenamiento: -40…80 °C
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Reglamento REACh: La referencia contiene SVHC sobre el umbral
• RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
