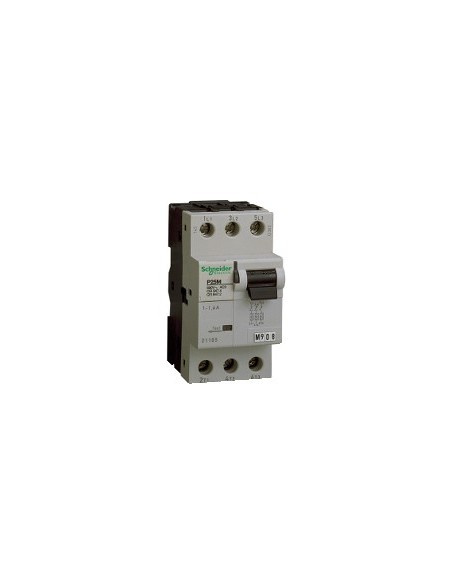

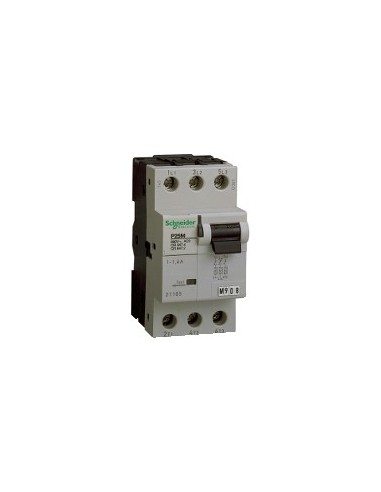

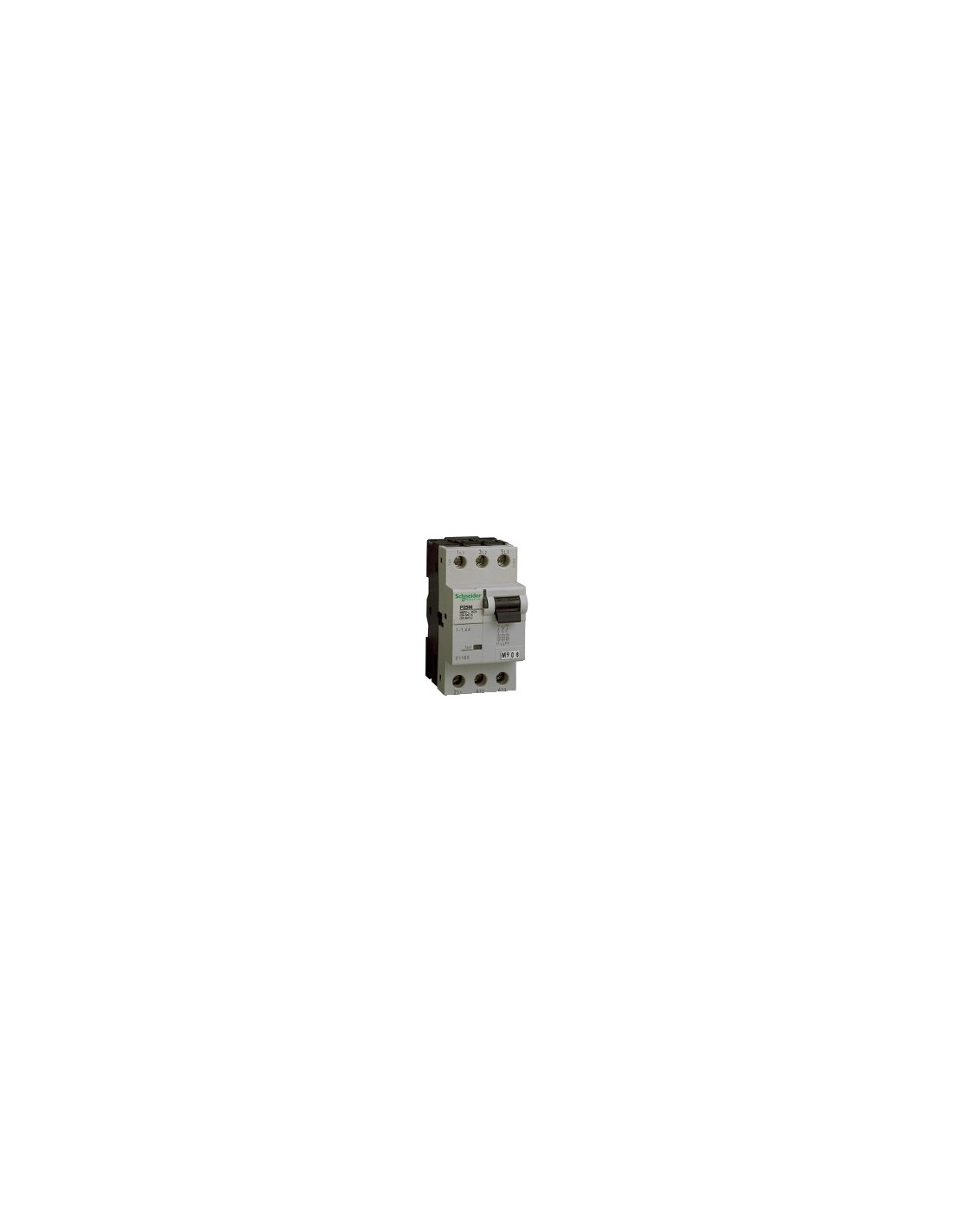

Interruttore automatico miniatura 3P 6,3 A curva K

Interruttore automatico miniatura della gamma Acti9 P25M, progettato per la protezione dei motori in impianti elettrici trifasi. Dispone di 3 poli protetti e una corrente nominale di 6,3 A, con curva di scatto K adatta ai motori con correnti iniziali elevate. Funziona su reti AC 50/60 Hz e supporta tensioni nominali di impiego fino a 690 V AC.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 6,3 A
• Tipo di rete: AC
• Tecnologia dell'unità di scatto: Termo-magnetico
• Codice della curva: K
• Capacità di interruzione Icu: 3 kA a 690 V AC 50/60 Hz, 50 kA a 440 V AC 50/60 Hz, 50 kA a 500 V AC 50/60 Hz
• Potere di interruzione in servizio [Ics]: 2,25 kA a 690 V AC 50/60 Hz, 50 kA a 440 V AC 50/60 Hz, 50 kA a 500 V AC 50/60 Hz
• Tensione nominale di impiego [Ue]: 230...240 V AC, 400...415 V AC, 440 V AC, 500 V AC, 690 V AC
• Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz
• Limite di collegamento magnetico: 12 x In
• Categoria di impiego: AC-3 conforme a En> 50 A
• Potere di sezionamento: Sì conforme a En> 50 A
• Indicatore di posizione del contatto: Sì
• Segnalazioni in loco: Indicazione accensione/spento
• Tipo di comando: Maniglia Prova di scatto manuale
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN simmetrico da 35 mm
• Passi da 9 mm: 5
• Altezza: 89 mm
• Larghezza: 45 mm
• Profondità: 70 mm
• Peso del prodotto: 0,26 kg
• Durata elettrica: AC-3, stato 1, 100000 cicli AC 50/60 Hz
• Preparato per lucchetto: Con lucchetto
• Descrizione delle opzioni di blocco: Lucchetto integrato
• Connessioni - morsetti: Morsetto a grappolo, 2 cavi, 1…6 mm² rigido o flessibile
• Coppia di serraggio: 1,7 N·m
• Protezione contro le perdite a terra: No
• Codice di compatibilità: P25M
• Norme: Icu
• Certificazioni del prodotto: CEBEC, SEMKO, NEMKO, IMQ, DEMKO
• Categoria di sovratensione: III
• Tropicalizzazione: 2 conforme a En> 50 A
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -20…60 °C
• Temperatura ambiente di stoccaggio: -40…80 °C
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Regolamento REACh: La referenza contiene SVHC oltre la soglia
• RAEE: Sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni
