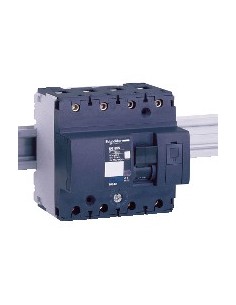

Interruptor automático 3P 32 A curva C 50 kA

Interruptor automático en miniatura Acti9 NG125L, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Su configuración de 3 polos y corriente nominal de 32 A en 40 °C lo hace adecuado para aplicaciones con corriente superior a 0,1 A. Incorpora tecnología térmico-magnética con curva C y capacidad de corte Icu de 50 kA a 380–415 V AC, garantizando protección eficaz frente a sobrecargas y cortocircuitos.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal (In): 32 A en 40 °C
• Tipo de red: Corriente alterna AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Código de poder de corte: L
• Capacidad de corte (Icu): 50 kA en 380...415 V AC 50/60 Hz
• Poder de corte en servicio (Ics): 37,5 kA (75 % de Icu) en 380...415 V AC 50/60 Hz
• Tensión nominal de empleo (Ue): 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC 50/60 Hz
• Tensión nominal de aislamiento (Ui): 690 V AC 50/60 Hz
• Resistencia a picos de tensión (Uimp): 8 kV
• Límite de enlace magnético: 8 x In ± 20%
• Categoría de empleo: A (acorde a En > 50 A)
• Poder de seccionamiento: Sí (acorde a En > 50 A)
• Frecuencia de red: 50/60 Hz
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
• Tipo de control: Prueba de disparo manual, Maneta
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Pasos de 9 mm: 9
• Altura: 103 mm
• Anchura: 81 mm
• Profundidad: 81 mm
• Peso: 0,72 kg
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Preparado para candado: Con candado
• Opciones de bloqueo: Candado integrado
• Conexiones - terminales: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
• Longitud de cable pelado: 20 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Código de compatibilidad: NG125
• Grado de protección IP: IP20 ()
• Grado de protección IK: IK05 (acorde a EN/IEC 62263)
• Grado de contaminación: 3 (acorde a En > 50 A)
• Categoría de sobretensión: IV
• Tropicalización: 2 (acorde a IEC 60068-1)
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Normas: Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: Declaración proactiva de RoHS China (fuera del alcance legal de RoHS China)
• RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
