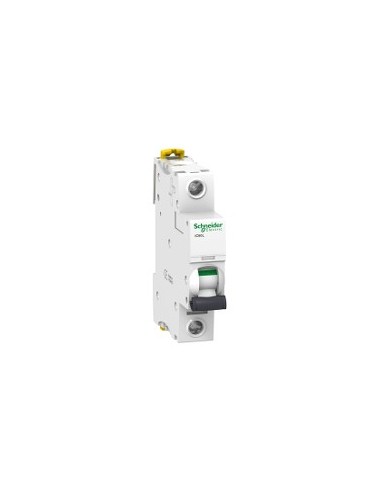

Magnetotérmico Acti9 iC60L 1P 25 A curva B

Interruptor automático en miniatura de tipo térmico-magnético, diseñado para proteger circuitos eléctricos en instalaciones residenciales y pequeños comercios. Su funcionamiento combina protección térmica contra sobrecargas y magnética contra cortocircuitos, garantizando la estabilidad del sistema. Disponible en 1 polo con corriente nominal de 25 A y curva B, adecuado para aplicaciones con corriente superior a 0,1 A.

Características técnicas

• Número de polos: 1P
• Número de polos protegidos: 1
• Corriente nominal [In]: 25 A
• Tipo de red: Corriente alterna (AC)
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: B
• Código de poder de corte: L
• Capacidad de corte: 15000 A Icn en 230 V AC 50/60 Hz (IEC 60898-1)
• Categoría de empleo: A (IEC 60898-1)
• Poder de seccionamiento: Sí
• Normas: IEC 60898-1, EN 60898-1, HB1
• Frecuencia de red: 50/60 Hz
• Tensión nominal de empleo [Ue]: 230 V AC 50/60 Hz, 12...60 V AC 50/60 Hz, 220...240 V AC 50/60 Hz, 100...133 V AC 50/60 Hz, 72 V CC, 12...60 V CC
• Límite de enlace magnético: 4 x In ± 20%
• Poder de corte en servicio [Ics]: 12,5 kA 50% (220...240 V AC), 35 kA 50% (12...60 V AC), 25 kA 50% (100...133 V AC), 7500 A 50% (230 V AC), 20 kA 100% (72 V CC), 25 kA 100% (12...60 V CC)
• Clase de limitación: 3
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Soporte de montaje: Carril DIN
• Pasos de 9 mm: 2
• Altura: 85 mm
• Anchura: 18 mm
• Profundidad: 78,5 mm
• Peso: 0,215 kg
• Color: Blanco
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Conexiones: Terminal simple (1…25 mm² rígido, 1…16 mm² flexible)
• Longitud de cable pelado: 14 mm
• Par de apriete: 2 N·m
• Grado de protección IP: IP20
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2 (IEC 60068-1)
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 0...2000 m
• Temperatura ambiente de funcionamiento: -35…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Presencia de halógenos: Producto libre de halógenos
