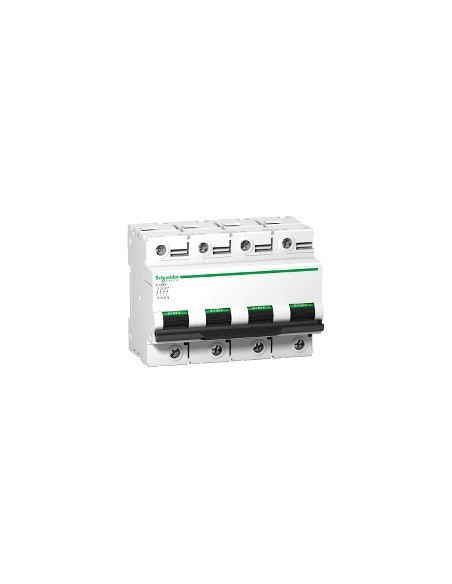

Interruptor magnetotérmico Acti9 C120N 4P 125 A curva C

Interruptor magnetotérmico en miniatura 4P, diseñado para proteger circuitos eléctricos en instalaciones residenciales y pequeños comercios. Ofrece protección térmico-magnética contra sobrecargas y cortocircuitos, con corriente nominal de 125 A y curva C, adecuada para aplicaciones con picos de corriente iniciales moderados. Se monta en carril DIN 35 mm y tiene grado de protección IP20.

Características técnicas

• Número de polos: 4P
• Número de polos protegidos: 4
• Posición de neutro: Izquierda
• Corriente nominal [In]: 125 A en 30 °C
• Tipo de red: AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 10000 A Icn en 230...400 V AC 50/60 Hz acorde a EN/IEC 60898-1
• Poder de corte en servicio [Ics]: 7500 A (75 %) en 230...400 V AC 50/60 Hz
• Frecuencia de red: 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V, 230...400 V, 380...415 V, 440 V AC 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV acorde a Icu
• Clase de limitación: 3 acorde a Icu
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de control: Maneta
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Pasos de 9 mm: 12
• Altura: 81 mm
• Anchura: 108 mm
• Profundidad: 73 mm
• Peso: 0,82 kg
• Color: Blanco
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 5000 ciclos acorde a En> 50 A
• Conexiones: Terminales de tipo túnel (1…50 mm² rígido, 1,5…35 mm² flexible)
• Longitud de cable pelado: 15 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20
• Grado de contaminación: 3 acorde a En> 50 A
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Normas: EN/IEC 60898-1 Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: Declaración proactiva de RoHS China (fuera del alcance legal de RoHS China)
• RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
