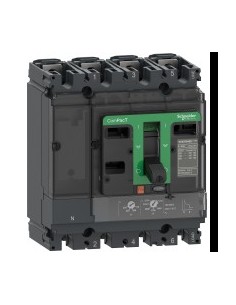

Interruptor automático ComPacT NSX100F 32A 4P3R, de la gama nueva, diseñado para proteger circuitos trifásicos con neutro en aplicaciones industriales y comerciales. Incorpora tecnología térmico-magnética con unidad de control TM-D, proporcionando protección contra sobrecargas y cortocircuitos. Su capacidad de corte Icu alcanza 36 kA a 380/415 V AC, con ajuste de corriente nominal ajustable entre 0,7 y 1,0 veces In.
Características técnicas
- Número de polos: 4P
- Descripción de polos protegidos: 3R
- Posición de neutro: Izquierda
- Corriente nominal [In]: 32 A en 40 °C
- Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
- Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 8 kV
- Categoría de empleo: A
- Capacidad de corte Icu: 36 kA en 380/415 V AC
- Poder de corte en servicio [Ics]: 36 kA en 380/415 V AC
- Unidad de control: TM-D
- Tecnología de unidad de disparo: Térmico-magnética
- Funciones de protección: LIG
- Tipo de control: Maneta
- Tipo de montaje: Fijo
- Soporte de montaje: Placa posterior
- Posición de montaje: Horizontal y vertical (plano por la parte posterior)
- Conexión superior: Frontal
- Conexión hacia abajo: Parte delantera
- Paso de conexión: 35 mm
- Calibre de la unidad de disparo: 32 A en 40 °C
- Ajuste de detección a largo plazo Ir: Ajustable (0,7...1 x In)
- Retardo de larga duración: Fijo (120…400 s en 1,5 x In, 15 s en 6 x Ir)
- Detección instantánea Ii: Fijo (400 A)
- Protección de neutro: Protección de sobrecarga (mucho tiempo) 3R
- Durabilidad mecánica: 50 000 ciclos
- Durabilidad eléctrica: 50 000 ciclos en 440 V In/2
- Potencia disipada por polo: 4,03 W
- Grado de protección IP: IP40
- Grado de protección IK: IK07
- Temperatura ambiente de funcionamiento: -25…70 °C
- Temperatura ambiente de almacenamiento: -50…85 °C
- Humedad relativa: 0…95 %
- Altitud máxima de funcionamiento: 0…2000 m sin disminución, 2000…5000 m con restricciones
- Clase de sobretensión: II
- Clase de protección contra descargas eléctricas: II
- Grado de contaminación: 3
- Normas: HB2
- Certificaciones: CCC generador Marina
- Directiva RoHS UE: Conforme
- Sin mercurio: Sí
- Sin PVC: Sí
El diseño compacto y la alta durabilidad mecánica y eléctrica lo hacen adecuado para entornos industriales exigentes. Su configuración de 4 polos con neutro a la izquierda permite su uso en circuitos trifásicos con neutro, garantizando una operación estable en condiciones extremas de temperatura y humedad.
