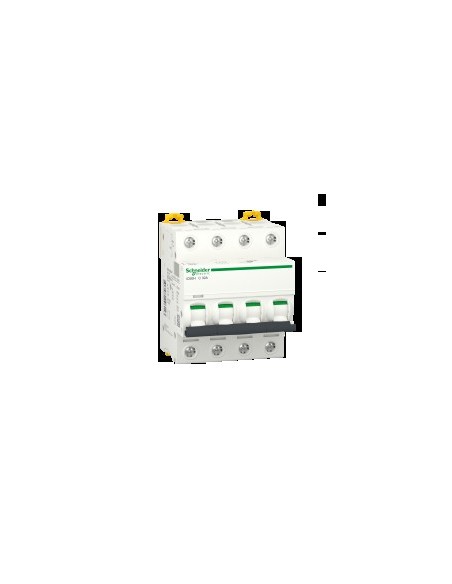

Magnetotérmico Acti9 iC60H 4P 32 A curva C

Interruptor automático en miniatura de 4 polos, con corriente nominal de 32 A y curva C, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección térmica y magnética mediante tecnología térmico-magnética, con capacidad de corte de 15 kA en 380-415 V AC 50/60 Hz. Compatible con redes de corriente alterna y continua, montaje en carril DIN, grado de protección IP20 y operación en rangos de temperatura de -35 a 70 °C.

Características técnicas

• Número de polos: 4P
• Número de polos protegidos: 4
• Corriente nominal [In]: 32 A
• Tipo de red: Corriente continua AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 10000 A Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1
• Poder de corte en servicio [Ics]: 15 kA 50 % acorde a HB1 - 220...240 V AC 50/60 Hz
• Clase de limitación: 3 acorde a EN 60898-1
• Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 180...250 V corriente continua
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV
• Límite de enlace magnético: 8 x In +/- 20%
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Soporte de montaje: Carril DIN
• Conexiones - terminales: Terminal simple arriba o abajo) 1…35 mm² rígido, 1…25 mm² flexible
• Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión
• Par de apriete: 3,5 N·m arriba o abajo
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20 acorde a EN 60529
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 0...2000 m
• Temperatura ambiente de funcionamiento: -35…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Peso del producto: 0,5 kg
• Color: Blanco
• Normas: HB1, En> 50 A, EN 60898-1, IEC 60898-1
• Etiquetas de calidad: NF
• Aplicación del dispositivo: Para corriente > 0,1 A
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Presencia de halógenos: Producto libre de halógenos

El dispositivo está diseñado para uso en instalaciones eléctricas industriales y comerciales, garantizando protección fiable ante sobrecargas y cortocircuitos. Su montaje en carril DIN y diseño compacto facilitan su integración en cuadros eléctricos.
