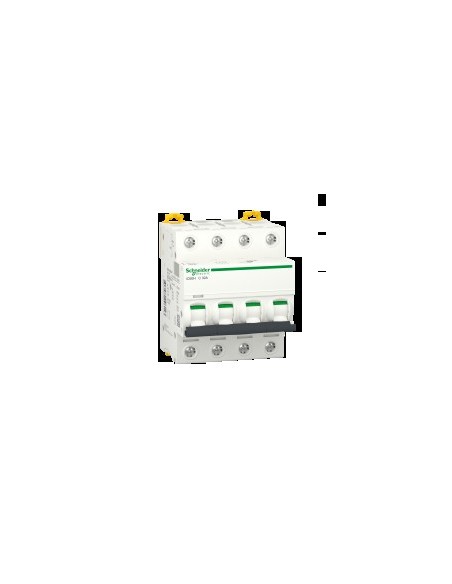

Interruttore automatico miniaturizzato a 4 poli, con corrente nominale di 32 A e curva C, progettato per proteggere circuiti elettrici in impianti industriali e commerciali. Offre protezione termica e magnetica tramite tecnologia termo-magnetica, con capacità di interruzione di 15 kA a 380-415 V AC 50/60 Hz. Compatibile con reti di corrente alternata e continua, montaggio su profilo DIN, grado di protezione IP20 e funzionamento in un intervallo di temperatura da -35 a 70 °C.
Caratteristiche tecniche
- Numero di poli: 4P
- Numero di poli protetti: 4
- Corrente nominale [In]: 32 A
- Tipo di rete: Corrente continua AC
- Tecnologia dell'unità di scatto: Termo-magnetica
- Codice della curva: C
- Codice della capacità di interruzione: H
- Capacità di interruzione: 10000 A Icn a 400 V AC 50/60 Hz conforme a EN/IEC 60898-1
- Capacità di interruzione in servizio [Ics]: 15 kA al 50% conforme a HB1 - 220...240 V AC 50/60 Hz
- Classe di limitazione: 3 conforme a EN 60898-1
- Tensione nominale d'impiego [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 180...250 V corrente continua
- Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
- Resistenza ai picchi di tensione [Uimp]: 6 kV
- Limite di collegamento magnetico: 8 x In +/- 20%
- Indicatore di posizione del contatto: Sì
- Segnalazioni locali: Indicatore di scatto
- Tipo di comando: Maniglia
- Tipo di montaggio: Fisso
- Supporto di montaggio: Profilo DIN
- Connessioni - morsetti: Morsetto singolo - tipo di cavo: sopra o sotto) 1…35 mm² rigido, 1…25 mm² flessibile
- Lunghezza del cavo da sfilare per collegare i morsetti: 14 mm per connessione sopra o sotto
- Momento di serraggio: 3,5 N·m sopra o sotto
- Protezione contro le perdite di terra: Blocco indipendente
- Grado di protezione IP: IP20 conforme a EN 60529
- Grado di inquinamento: 3
- Categoria di sovratensione: IV
- Tropicalizzazione: 2 conforme a IEC 60068-1
- Umidità relativa: 95 % a 55 °C
- Altitudine massima di funzionamento: 0...2000 m
- Temperatura ambiente di funzionamento: -35…70 °C
- Temperatura ambiente di stoccaggio: -40…85 °C
- Durata meccanica: 20000 cicli
- Durata elettrica: 10000 cicli
- Peso del prodotto: 0,5 kg
- Colore: Bianco
- Norme: HB1, En> 50 A, EN 60898-1, IEC 60898-1
- Etichette di qualità: NF
- Applicazione del dispositivo: Per corrente > 0,1 A
- Stato di offerta sostenibile: Prodotto Green Premium
- Conforme al REACh senza SVHC: Sì
- Direttiva RoHS UE: Conforme
- Presenza di alogeni: Prodotto privo di alogeni
Il dispositivo è progettato per l'uso in impianti elettrici industriali e commerciali, garantendo una protezione affidabile contro sovraccarichi e cortocircuiti. Il montaggio su profilo DIN e il design compatto facilitano la sua integrazione nei quadri elettrici.
