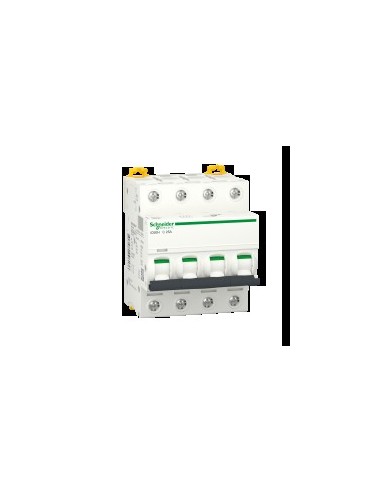

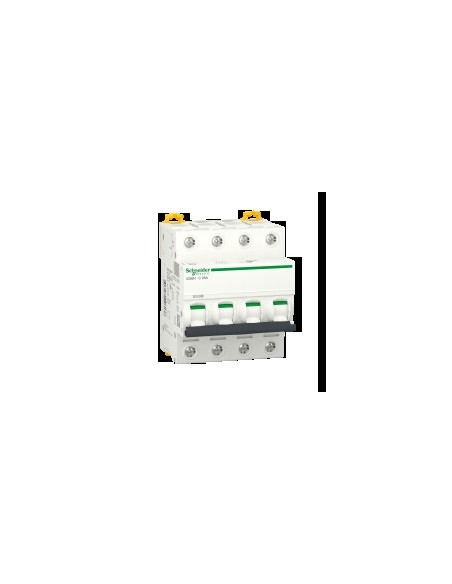

Interruptor automático en miniatura 4P, 25 A, curva C, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección térmica y magnética mediante tecnología térmico-magnética, con capacidad de corte hasta 15 kA en 380–415 V AC y 10 000 A en 400 V AC, conforme a las normas IEC 60898-1 y EN 60898-1. Compatible con redes AC 50/60 Hz y CC hasta 250 V.
Características técnicas
- Número de polos: 4P
- Número de polos protegidos: 4
- Corriente nominal [In]: 25 A
- Tipo de red: Corriente alterna AC y continua
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: C
- Código de poder de corte: H
- Capacidad de corte: 10000 A Icn en 400 V AC 50/60 Hz (IEC 60898-1)
- Poder de corte en servicio [Ics]: 15 kA 50 % en 220–240 V AC 50/60 Hz
- Tensión nominal de empleo [Ue]: 220–240 V AC, 380–415 V AC, 400 V AC, 440 V AC, 12–133 V AC, 180–250 V CC
- Tensión nominal de aislamiento [Ui]: 500 V AC
- Resistencia a picos de tensión [Uimp]: 6 kV
- Clase de limitación: 3
- Normas: EN 60898-1, IEC 60898-1, HB1, En> 50 A
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Soporte de montaje: Carril DIN
- Altura: 85 mm
- Anchura: 72 mm
- Profundidad: 78,5 mm
- Peso: 0,5 kg
- Color: Blanco
- Grado de protección: IP20
- Grado de contaminación: 3
- Categoría de sobretensión: IV
- Temperatura ambiente de funcionamiento: -35…70 °C
- Temperatura ambiente de almacenamiento: -40…85 °C
- Altitud máxima de funcionamiento: 0…2000 m
- Humidad relativa: 95 % en 55 °C
- Tropicalización: 2 (IEC 60068-1)
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Conexiones: Terminal simple, 1–25 mm² rígido, 1–16 mm² flexible
- Longitud de cable pelado: 14 mm
- Par de apriete: 2 N·m
- Protección contra fugas a tierra: Bloque independiente
- Estado de oferta sostenible: Producto Green Premium
- Conforme con RoHS UE, REACh sin SVHC, sin mercurio, libre de halógenos
