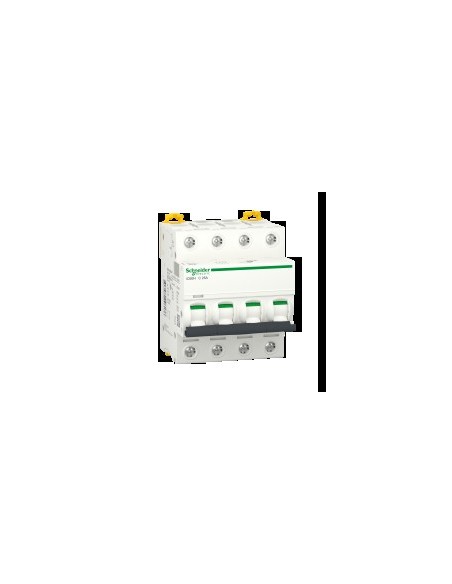

Interruttore automatico miniaturizzato 4P, 25 A, curva C, progettato per proteggere circuiti elettrici in impianti industriali e commerciali. Offre protezione termica e magnetica tramite tecnologia termo-magnetica, con capacità di interruzione fino a 15 kA a 380–415 V AC e 10 000 A a 400 V AC, conforme alle norme IEC 60898-1 e EN 60898-1. Compatibile con reti AC 50/60 Hz e CC fino a 250 V.
Caratteristiche tecniche
- Numero di poli: 4P
- Numero di poli protetti: 4
- Corrente nominale [In]: 25 A
- Tipo di rete: Corrente alternata AC e continua
- Tecnologia dell'unità di interruzione: Termo-magnetica
- Codice della curva: C
- Codice della capacità di interruzione: H
- Capacità di interruzione: 10000 A Icn a 400 V AC 50/60 Hz (IEC 60898-1)
- Potere di interruzione in servizio [Ics]: 15 kA 50 % a 220–240 V AC 50/60 Hz
- Tensione nominale d'impiego [Ue]: 220–240 V AC, 380–415 V AC, 400 V AC, 440 V AC, 12–133 V AC, 180–250 V CC
- Tensione nominale di isolamento [Ui]: 500 V AC
- Resistenza ai picchi di tensione [Uimp]: 6 kV
- Classe di limitazione: 3
- Norme: EN 60898-1, IEC 60898-1, HB1, En> 50 A
- Indicatore di posizione del contatto: Sì
- Segnalazioni locali: Indicatore di interruzione
- Supporto di montaggio: Profilo DIN
- Altezza: 85 mm
- Larghezza: 72 mm
- Profondità: 78,5 mm
- Peso: 0,5 kg
- Colore: Bianco
- Grado di protezione: IP20
- Grado di inquinamento: 3
- Categoria di sovratensione: IV
- Temperatura ambiente di funzionamento: -35…70 °C
- Temperatura ambiente di stoccaggio: -40…85 °C
- Altitudine massima di funzionamento: 0…2000 m
- Umidità relativa: 95 % a 55 °C
- Tropicalizzazione: 2 (IEC 60068-1)
- Durata meccanica: 20000 cicli
- Durata elettrica: 10000 cicli
- Connessioni: Morsetto singolo, 1–25 mm² rigido, 1–16 mm² flessibile
- Lunghezza del conduttore nudo: 14 mm
- Coppia di serraggio: 2 N·m
- Protezione contro le perdite di corrente a terra: Blocco indipendente
- Stato di offerta sostenibile: Prodotto Green Premium
- Conforme con RoHS UE, REACh senza SVHC, senza mercurio, privo di alogeni
