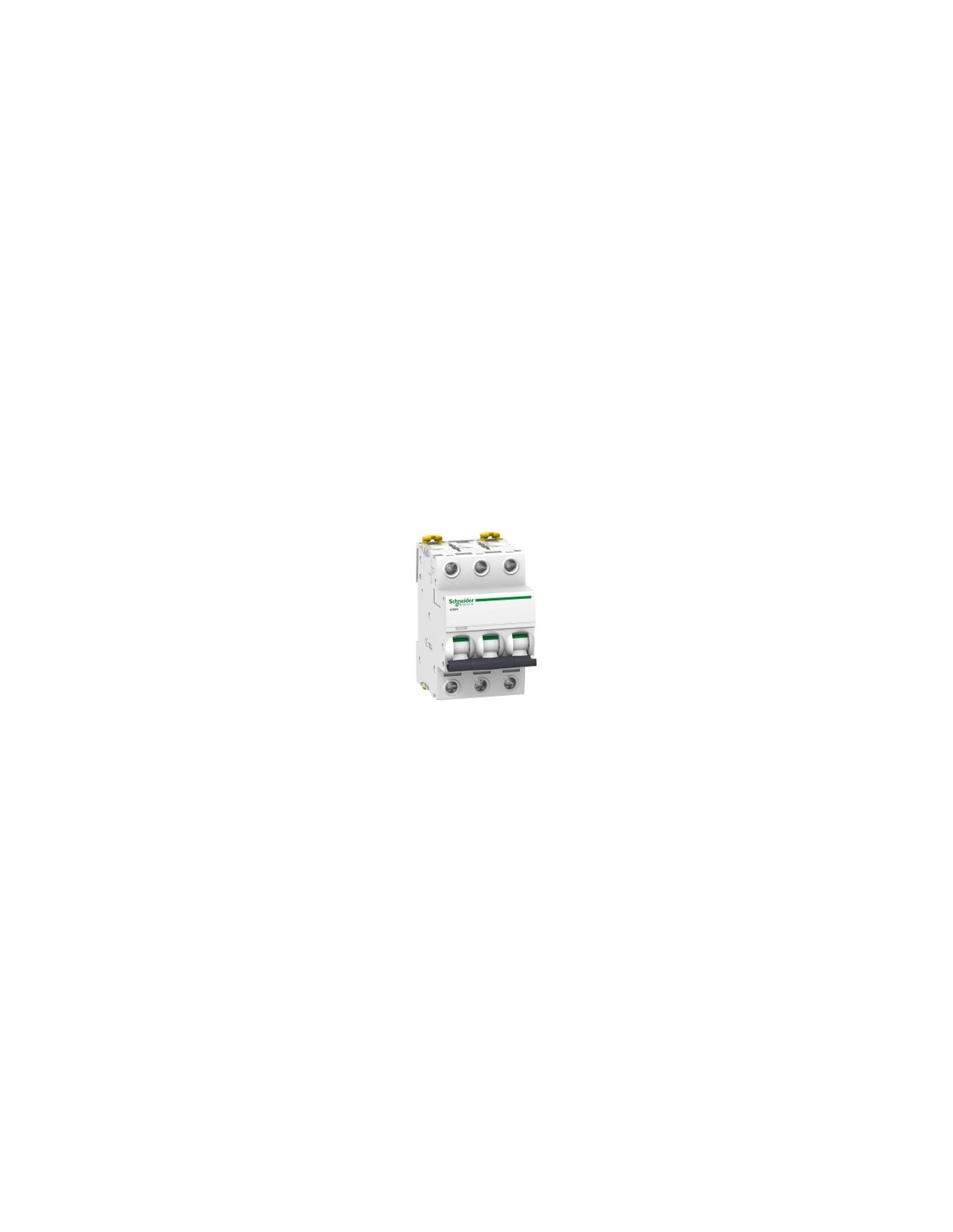

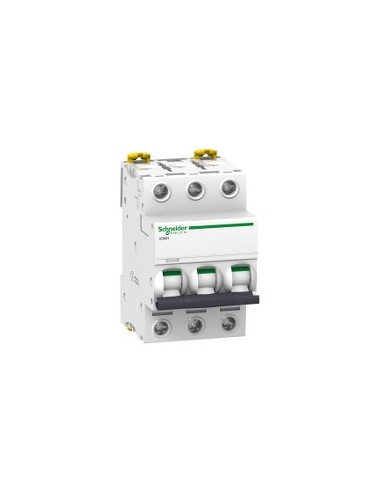

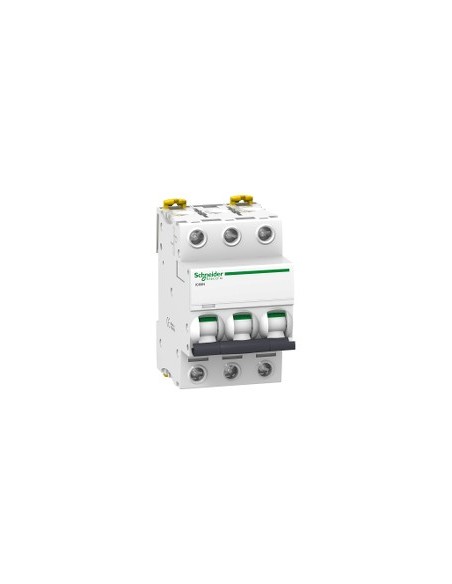

Interruptor magnetotérmico trifásico de tipo miniatura, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección térmica y magnética mediante tecnología térmico-magnética, con curva de disparo C, adecuada para circuitos con arranques de motores. Compatible con redes AC y corriente continua, montaje en carril DIN, grado de protección IP20.
Características técnicas
- Número de polos: 3P
- Número de polos protegidos: 3
- Corriente nominal [In]: 40 A
- Tipo de red: AC Corriente continua
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: C
- Capacidad de corte: 6000 A Icn en 400 V AC 50/60 Hz
- Poder de corte en servicio [Ics]: 15 kA 75 % en 220...240 V AC 50/60 Hz
- Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 125...180 V corriente continua
- Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 6 kV
- Límite de enlace magnético: 8 x In +/- 20%
- Clase de limitación: 3
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Tipo de control: Maneta
- Tipo de montaje: Fijo
- Soporte de montaje: Carril DIN
- Pasos de 9 mm: 6
- Altura: 85 mm
- Anchura: 54 mm
- Profundidad: 78,5 mm
- Peso del producto: 0,375 kg
- Color: Blanco
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Conexiones - terminales: Terminal simple arriba o abajo) 1…35 mm² rígido, 1…25 mm² flexible
- Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión
- Par de apriete: 3,5 N·m arriba o abajo
- Protección contra fugas a tierra: Bloque independiente
- Grado de protección IP: IP20
- Grado de contaminación: 3
- Categoría de sobretensión: IV
- Tropicalización: 2
- Humedad relativa: 95 % en 55 °C
- Altitud máxima de funcionamiento: 0...2000 m
- Temperatura ambiente de funcionamiento: -35…70 °C
- Temperatura ambiente de almacenamiento: -40…85 °C
- Normas: IEC 60898-1, EN 60898-1, HB1
- Etiquetas de calidad: NF
- Categoría de empleo: Categoría A
- Aplicación del dispositivo: Para corriente > 0,1 A
- Estado de oferta sostenible: Producto Green Premium
- Conforme con REACh sin SVHC: Sí
- Directiva RoHS UE: Conforme
- Sin mercurio: Sí
- Presencia de halógenos: Producto libre de halógenos
- RAEE: Debe desecharse según sistema específico en la UE
Se utiliza en instalaciones eléctricas trifásicas donde se requiere protección contra sobrecargas y cortocircuitos. Su diseño compacto y montaje en carril DIN facilita su integración en cuadros eléctricos.
