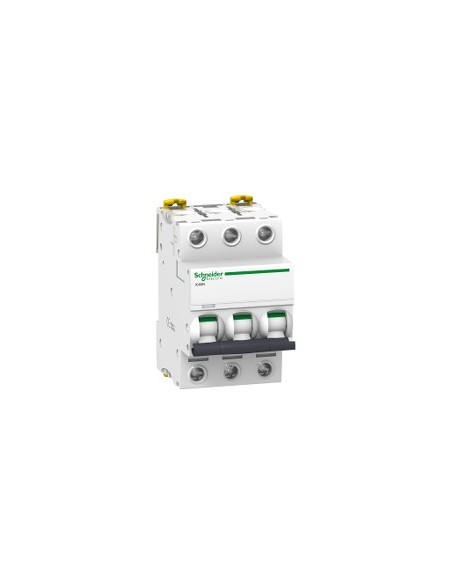

Interruttore magnetotermico trifase di tipo miniatura, progettato per proteggere circuiti elettrici in impianti industriali e commerciali. Offre protezione termica e magnetica tramite tecnologia termico-magnetica, con curva di scatto C, adatta a circuiti con avviamenti di motori. Compatibile con reti AC e corrente continua, montaggio su guida DIN, grado di protezione IP20.
Caratteristiche tecniche
- Numero di poli: 3P
- Numero di poli protetti: 3
- Corrente nominale [In]: 40 A
- Tipo di rete: AC Corrente continua
- Tecnologia dell'unità di scatto: Termico-magnetico
- Codice della curva: C
- Capacità di interruzione: 6000 A Icn a 400 V AC 50/60 Hz
- Potere di interruzione in servizio [Ics]: 15 kA 75 % a 220...240 V AC 50/60 Hz
- Tensione nominale di impiego [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 125...180 V corrente continua
- Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
- Resistenza ai picchi di tensione [Uimp]: 6 kV
- Limite di collegamento magnetico: 8 x In +/- 20%
- Classe di limitazione: 3
- Indicatore di posizione del contatto: Sì
- Segnalazioni in loco: Indicatore di scatto
- Tipo di controllo: Maniglia
- Tipo di montaggio: Fisso
- Supporto di montaggio: Guida DIN
- Passi da 9 mm: 6
- Altezza: 85 mm
- Larghezza: 54 mm
- Profondità: 78,5 mm
- Peso del prodotto: 0,375 kg
- Colore: Bianco
- Durata meccanica: 20000 cicli
- Durata elettrica: 10000 cicli
- Connessioni - morsetti: Morsetto singolo - tipo di cavo: sopra o sotto) 1…35 mm² rigido, 1…25 mm² flessibile
- Lunghezza del cavo da sfilare per collegare i morsetti: 14 mm per collegamento sopra o sotto
- Coppia di serraggio: 3,5 N·m sopra o sotto
- Protezione contro le perdite di corrente a terra: Blocco indipendente
- Grado di protezione IP: IP20
- Grado di inquinamento: 3
- Categoria di sovratensione: IV
- Tropicalizzazione: 2
- Umidità relativa: 95 % a 55 °C
- Altitudine massima di funzionamento: 0...2000 m
- Temperatura ambiente di funzionamento: -35…70 °C
- Temperatura ambiente di stoccaggio: -40…85 °C
- Norme: IEC 60898-1, EN 60898-1, HB1
- Etichette di qualità: NF
- Categoria di impiego: Categoria A
- Applicazione del dispositivo: Per corrente > 0,1 A
- Stato di offerta sostenibile: Prodotto Green Premium
- Conforme con REACh senza SVHC: Sì
- Direttiva RoHS UE: Conforme
- Senza mercurio: Sì
- Presenza di alogeni: Prodotto privo di alogeni
- RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
Viene utilizzato in impianti elettrici trifase dove è richiesta protezione contro sovraccarichi e cortocircuiti. Il suo design compatto e il montaggio su guida DIN facilitano l'integrazione nei quadri elettrici.
