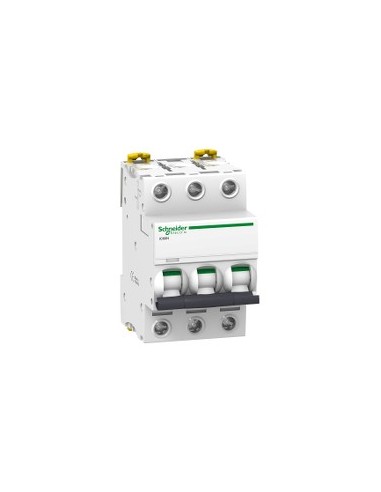

Interruptor magnetotérmico Acti9 iC60N 3P 32 A curva C

Interruptor magnetotérmico trifásico de tipo miniatura, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección térmica y magnética mediante una curva C, con corriente nominal de 32 A y capacidad de corte de 6000 A en 400 V AC 50/60 Hz. Compatible con redes AC y corriente continua, cumple con las normas IEC 60898-1 y EN 60898-1.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 32 A
• Tipo de red: AC Corriente continua
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 6000 A Icn en 400 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 6000 A 100 % acorde a EN 60898-1 - 400 V AC 50/60 Hz
• Clase de limitación: 3
• Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 125...180 V corriente continua
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV
• Límite de enlace magnético: 8 x In +/- 20%
• Normas: IEC 60898-1, EN 60898-1, HB1, En> 50 A
• Grado de protección: IP20
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 0...2000 m
• Temperatura ambiente de funcionamiento: -35…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Conexiones: Terminal simple arriba o abajo) 1…35 mm² rígido, 1…25 mm² flexible
• Longitud de cable pelado: 14 mm para arriba o abajo conexión
• Par de apriete: 3,5 N·m arriba o abajo
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Soporte de montaje: Carril DIN
• Pasos de 9 mm: 6
• Altura: 85 mm
• Anchura: 54 mm
• Profundidad: 78,5 mm
• Peso del producto: 0,375 kg
• Color: Blanco
• Protección contra fugas a tierra: Bloque independiente
• Código de compatibilidad: IC60
• Aplicación del dispositivo: Para corriente > 0,1 A
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Normativa de RoHS China: Producto fuera del ámbito de RoHS China
• RAEE: Debe desecharse según sistema específico en la UE
• Presencia de halógenos: Producto libre de halógenos
