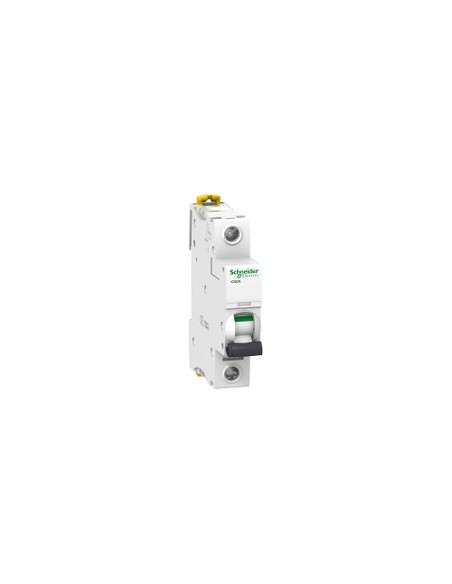

Interruptor automático en miniatura de la gama Acti9 iC60N, diseñado para protección térmica y magnética en circuitos eléctricos de corriente alterna. Se utiliza en instalaciones industriales y comerciales, con un número de polos de 1P y corriente nominal de 50 A. Su tecnología térmico-magnética y curva C permiten una desconexión segura ante sobrecargas o cortocircuitos.
Características técnicas
- Número de polos: 1P
- Número de polos protegidos: 1
- Corriente nominal [In]: 50 A
- Tipo de red: Corriente continua AC
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: C
- Capacidad de corte: 6000 A Icn en 230 V AC 50/60 Hz (IEC 60898-1), 10 kA Icu en 220...240 V AC 50/60 Hz
- Tensión nominal de empleo [Ue]: 230 V AC 50/60 Hz, 220...240 V AC 50/60 Hz, 12...60 V AC 50/60 Hz, 100...133 V AC 50/60 Hz, 72 V corriente continua, 12...60 V corriente continua
- Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 6 kV
- Límite de enlace magnético: 8 x In +/- 20%
- Poder de corte en servicio [Ics]: 6000 A 100 % en 230 V AC 50/60 Hz (IEC 60898-1)
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Tipo de control: Maneta
- Tipo de montaje: Fijo
- Soporte de montaje: Carril DIN
- Pasos de 9 mm: 2
- Altura: 85 mm
- Anchura: 18 mm
- Profundidad: 78,5 mm
- Peso: 0,215 kg
- Color: Blanco
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Conexiones: Terminal simple, 1…35 mm² rígido o 1…25 mm² flexible, longitud de cable pelado: 14 mm, par de apriete: 3,5 N·m
- Grado de protección IP: IP20
- Grado de contaminación: 3
- Categoría de sobretensión: IV
- Tropicalización: 2 (IEC 60068-1)
- Humedad relativa: 95 % en 55 °C
- Altitud máxima de funcionamiento: 0...2000 m
- Temperatura ambiente de funcionamiento: -35…70 °C
- Temperatura ambiente de almacenamiento: -40…85 °C
- Normas: EN 60898-1, IEC 60898-1, HB1
- Etiquetas de calidad: NF
- Estado de oferta sostenible: Producto Green Premium
- Directiva RoHS UE: Conforme
- Reglamento REACh: Sin SVHC
- RAEE: Debe reciclarse según sistema específico en la UE
El diseño compacto y el montaje en carril DIN facilitan su integración en cuadros eléctricos. Su funcionamiento está validado por normas internacionales, garantizando fiabilidad en condiciones operativas extremas.
