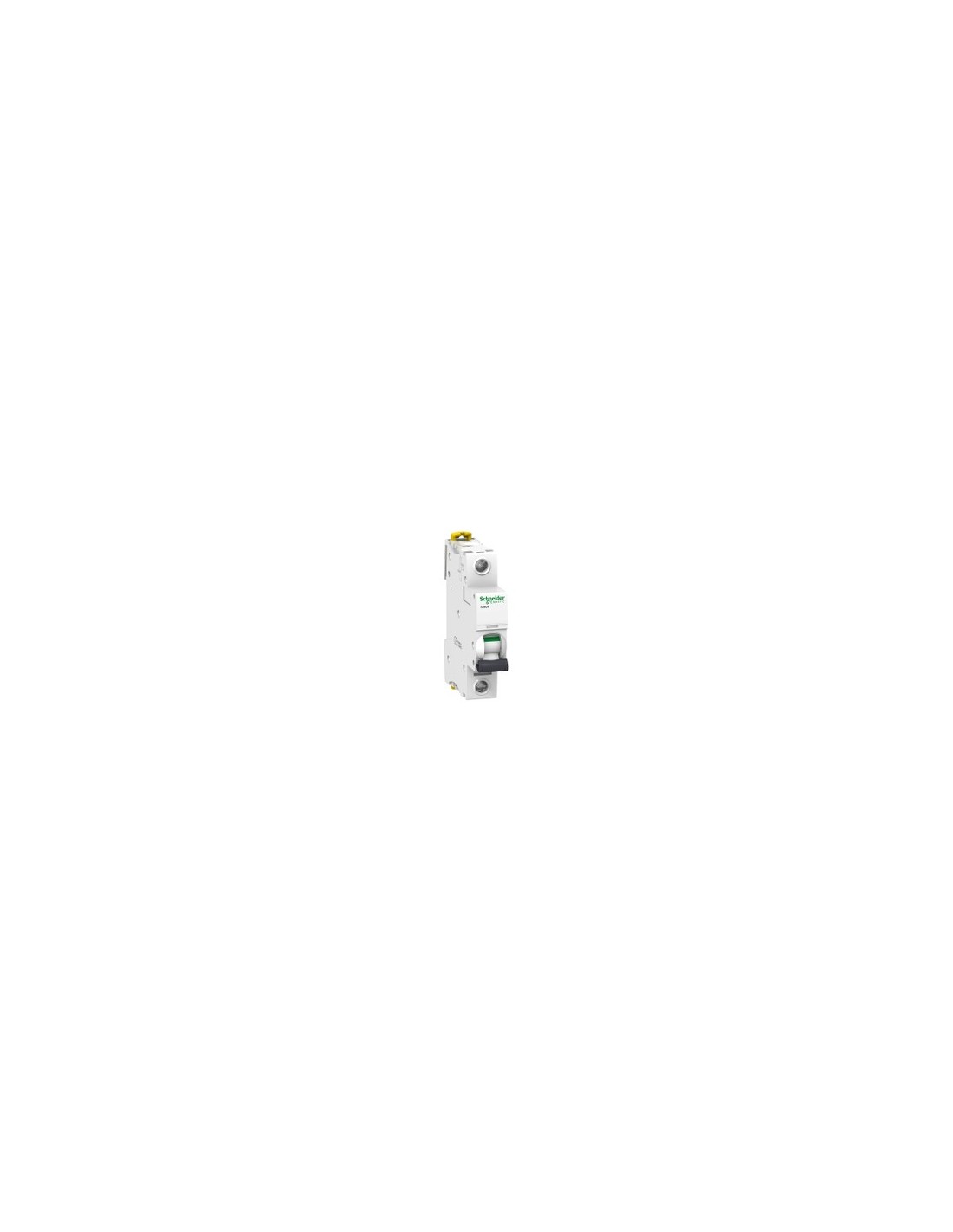

Magnetotérmico Acti9 iC60N 1P 63 A curva C

Magnetotérmico de tipo miniatura, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales.

Características técnicas

• Número de polos: 1P
• Número de polos protegidos: 1
• Corriente nominal [In]: 63 A
• Curva de disparo: C
• Tensión nominal de empleo [Ue]: 230 V AC 50/60 Hz, 220–240 V AC 50/60 Hz, 12–60 V AC 50/60 Hz, 100–133 V AC 50/60 Hz, 72 V CC, 12–60 V CC
• Capacidad de corte Icn: 6000 A en 230 V AC 50/60 Hz (IEC 60898-1)
• Capacidad de corte Icu: 10 kA en 220–240 V AC 50/60 Hz (IEC 60947-2)
• Poder de corte en servicio [Ics]: 6000 A al 100 % en 230 V AC 50/60 Hz (IEC 60898-1)
• Tecnología de unidad de disparo: Térmico-magnético
• Normas: IEC 60898-1, HB1, En> 50 A
• Grado de protección: IP20 (EN 60529)
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Frecuencia de red: 50/60 Hz
• Temperatura ambiente de funcionamiento: -35…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Altitud máxima de funcionamiento: 0…2000 m
• Humidad relativa: 95 % en 55 °C
• Tropicalización: 2 (IEC 60068-1)
• Conexiones: Terminal simple, 1…35 mm² rígido, 1…25 mm² flexible
• Longitud de cable pelado: 14 mm
• Par de apriete: 3,5 N·m
• Indicador de posición del contacto: Sí
• Señalización local: Indicador de disparo
• Soporte de montaje: Carril DIN
• Altura: 85 mm
• Anchura: 18 mm
• Profundidad: 78,5 mm
• Peso: 0,215 kg
• Color: Blanco
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Estado de oferta sostenible: Producto Green Premium
• Conforme con RoHS UE: Sí
• Conforme con REACh sin SVHC: Sí
• RAEE: Debe reciclarse mediante sistemas específicos en la UE
