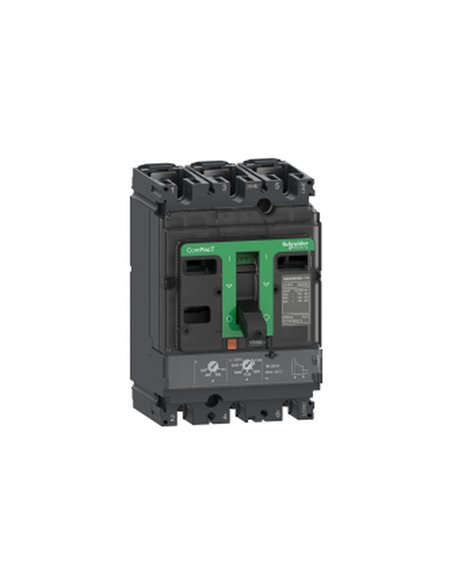

Interruptor automático ULTRA 100A 3P TMD con capacidad de corte de 50kA y 690V AC

El interruptor automático NSX100N 50kA AC 3P3R 100A TMD forma parte de la gama ComPacT nueva generación, diseñada para ofrecer soluciones de protección eléctrica de alta eficiencia. Este dispositivo, perteneciente a la serie ComPact NSX400...630, es ideal para aplicaciones con corrientes superiores a 0,1 A y cuenta con una corriente nominal de 100 A a 40 °C. Su configuración de 3 polos (3P) y 3R garantiza una protección robusta y confiable.

El NSX100N opera en redes de corriente alterna (AC) con una tensión nominal de empleo de 690 V AC y es adecuado para frecuencias de 50/60 Hz. Este interruptor automático presenta una capacidad de corte de hasta 90 kA Icu en 220/240 V AC y 50 kA Icu en 380/415 V AC, asegurando una respuesta efectiva ante cortocircuitos. Su tecnología de disparo térmico-magnético y la unidad de control TM-D permiten una protección precisa contra sobrecargas y cortocircuitos.

Entre sus características técnicas destacan:

• Tensión nominal de aislamiento: 800 V AC
• Durabilidad mecánica: 50,000 ciclos
• Grado de protección: IP40
• Temperatura de funcionamiento: -25 a 70 °C
• Dimensiones: 105 mm (ancho) x 161 mm (alto) x 86 mm (profundidad)
• Peso: 2,05 kg
• Montaje: Horizontal y vertical
• Conexiones: Frontal y parte delantera
• Clase de protección contra descargas eléctricas: Clase II
• Grado de contaminación: 3
