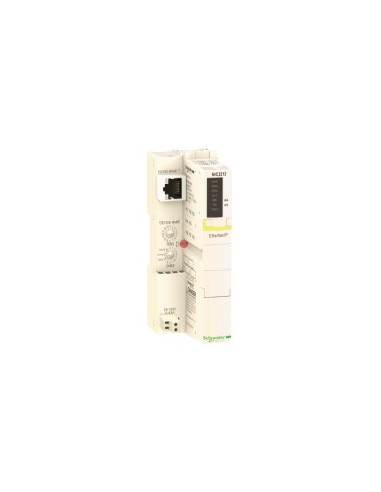

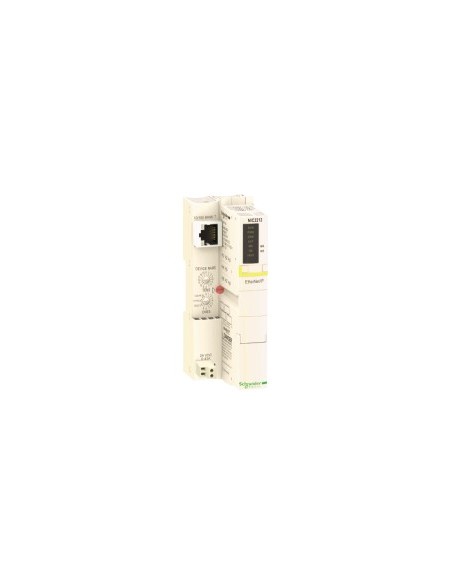

Módulo interfaz red STB Ethernet/IP 10/100 Mbit/s

Módulo estándar de interfaz de red para soluciones distribuidas Modicon STB, compatible con Ethernet/IP según IEEE 802.3. Permite comunicación a 10/100 Mbit/s mediante puerto RJ45 hembra con cable de par trenzado doblemente blindado. Soporta modo de intercambio dúplex medio o total, con un segmento primario y hasta seis extensiones. Compatible con hasta 256 dispositivos por segmento y hasta 32 módulos de E/S direccionables por isla.

Características técnicas

• Puerto Ethernet: 10BASE-T/100BASE-T
• Modo de intercambio: Dúplex medio o total
• Número de segmentos: 1 primario, máximo 6 extensiones
• Número de dispositivos por segmento: 0…256
• Velocidad de transmisión: 10/100 Mbit/s
• Número de módulos de E/S direccionables: 0…32 por isla
• Servicio de comunicación: Web incorporada (configuración, diagnósticos y acceso a variable), BootP/DHCP, Agente SNMP
• Tensión nominal de alimentación: 24 V DC
• Tipo de fuente de alimentación: SELV
• Límites de tensión de alimentación: 19,2…30 V
• Corriente de entrada: 430 mA para circuito suministro
• Corriente nominal de salida: 0,575 A en 60…70 °C, 1,2 A
• Tensión de salida: 5,25 V CC (tolerancia: ±0,21 %) para bus lógico
• Grado de protección: IP20 según EN 61131-2 clase 1
• Temperatura ambiente de funcionamiento: 0…60 °C (sin desclasificación), -25…70 °C (con desclasificación)
• Temperatura ambiente de almacenamiento: -40…85 °C
• Humedad relativa: 95 % en 60 °C sin condensación
• Resistencia a vibraciones: 3 gn en 58…150 Hz (carril DIN 35 x 7,5 mm), 5 gn en 58…150 Hz (carril DIN 35 x 15 mm), ±0,35 mm en 10…58 Hz
• Resistencia a choques: 30 gn durante 11 ms según IEC 88 referencia 2-27
• Altitud máxima de funcionamiento: ≤ 2000 m
• Grado de contaminación: 2 según IK07
• LED de estado: ACT, RUN, ERR, MS, NS, PWR, TEST
• Dimensiones: altura 40 mm, anchura 128,3 mm, profundidad 70 mm
• Peso: 0,145 kg
• Normas: FM Classe 1 divisão 2, grupos A, B, C y D T4A con 70 °C, IEC 61131-2: 2003
• Certificaciones: CE, UL, ODVA, C-Tick, CSA
• Reglamento REACh: No contiene SVHC
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Exención RoHS: Sí
• RoHS China: No aplicable
• RAEE: Debe desecharse mediante sistema específico en la UE
