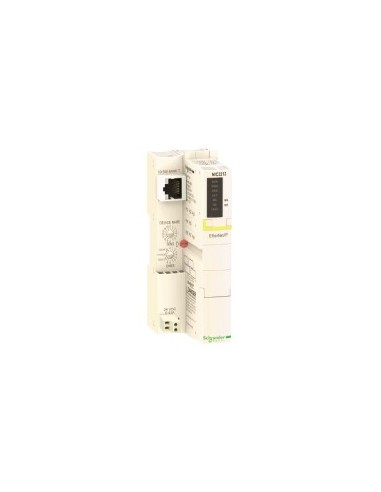

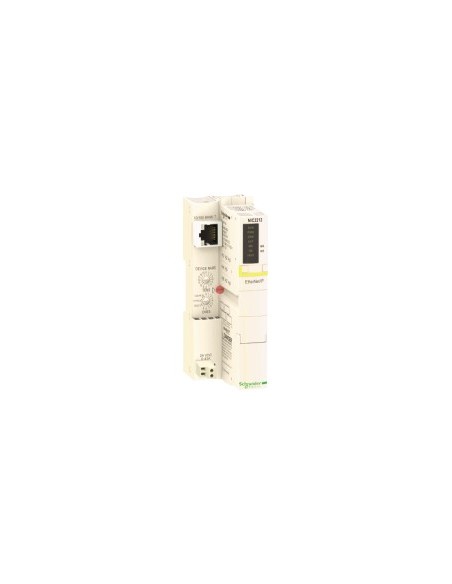

Módulo de interface de rede STB Ethernet/IP 10/100 Mbit/s

Modulo padrão de interface de rede para soluções distribuídas Modicon STB, compatível com Ethernet/IP de acordo com IEEE 802.3. Permite comunicação a 10/100 Mbit/s através de uma fêmea portada RJ45 com cabos de par tensado doblemente blindados. Suporta modo de intercâmbio duplex médio ou total, com um segmento primário e até seis extensões. Compatível com até 256 dispositivos por segmento e até 32 módulos de E/S direcionáveis por ilha.

Características técnicas

• Porto Ethernet: 10BASE-T/100BASE-T
• Modo de intercâmbio: Duploxo médio ou total
• Número de segmentos: 1 primário, máximo 6 extensões
• Número de dispositivos por segmento: 0...256
• Velocidade de transmissão: 10/100 Mbit/s
• Número de módulos de E/S direcionáveis: 0...32 por ilha
• Serviço de comunicação: Web incorporada (configuração, diagnóstico e acesso a variável), BootP/DHCP, Agente SNMP
• Voltagem nominal de alimentação: 24 V DC
• Tipo de fonte de alimentação SELV
• Limites de tensão de alimentação: 19,2...30 V
• Corrente de entrada: 430 mA para circuito de alimentação
• Corrente nominal de saída: 0,575 A a 60...70 °C, 1,2 A
• Voltagem de saída: 5,25 V CC (tolerância: ±0,21%) para ônibus lógico
• Grau de protecção: IP20 de acordo com EN 61131-2 classe 1
• Temperatura de ambiente de funcionamento: 0...60 °C (sem desclassificação), -25...70 °C (com desclassificação)
• Temperatura ambiente de armazenamento: -40...85 °C
• Humidade relativa: 95% em 60 °C sem condensamento
• Resistência a vibrações: 3 gn em 58...150 Hz (linha DIN 35 x 7,5 mm), 5 gn em 58...150 Hz (linha DIN 35 x 15 mm), ±0,35 mm em 10...58 Hz
• Resistência a choques: 30 gn durante 11 ms de acordo com a referência IEC 88 2-27
• Altitude máxima de funcionamento: ≤ 2000 m
• Grau de contaminação: 2 de acordo com IK07
• LED de estado: O valor do valor do valor do valor do valor do valor do valor do valor do valor do valor do valor do valor do valor do valor do valor.
• Dimensões: altura 40 mm, largura 128,3 mm, profundidade 70 mm
• Peso: 0,145 kg
• Normas: Classe 1 FM divisão 2, grupos A, B, C e D T4A a 70 °C, IEC 61131-2: 2003
• Certificações: Capacidade de produção de produtos químicos
• Regulamento REACh: Não contém SVHC
• Diretiva RoHS da UE: Cumpração proativa (fora de alcance)
• Exempção RoHS: Sim, sim.
• RoHS China: Não aplicável
• RAEE: Deve ser descartado através de um sistema específico na UE
