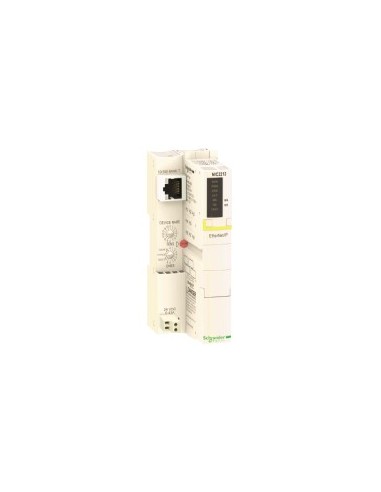

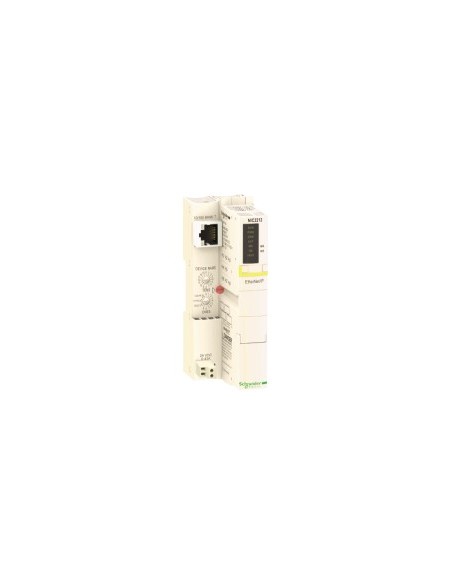

Netzwerk-Interface-Modul STB Ethernet/IP 10/100 Mbit/s

Standard-Netzwerkschnittstellenmodul für verteilte Lösungen Modicon STB, kompatibel mit Ethernet/IP nach IEEE 802.3. Ermöglicht eine Kommunikation mit 10/100 Mbit/s über RJ45-Port mit doppelt gepanzertem Paarkabel. Unterstützt mittleren oder totalen Duplex-Austauschmodus mit einem Primärsegment und bis zu sechs Erweiterungen. Kompatibel mit bis zu 256 Geräten pro Segment und bis zu 32 E/S-Modulen pro Insel.

Technische Merkmale

• Ethernet-Port: 10BASE-T/100BASE-T
• Austauschmodus: Mittlere oder Gesamt-Duplex
• Anzahl der Segmente: 1 Primär, max. 6 Erweiterungen
• Anzahl der Geräte pro Segment: 0...256
• Getriebegeschwindigkeit: 10/100 Mbit/s
• Anzahl der adressierbaren E/S-Module: 0...32 pro Insel
• Kommunikationsdienst: Integriertes Web (Konfiguration, Diagnose und Zugriff auf Variablen), BootP/DHCP, Agent SNMP
• Nennspannung: 24 V DC
• Art der Stromversorgung: SELV
• Versorgungsspannungsgrenzen: 19,2...30 V
• Eingangsstrom: 430 mA für Stromkreis Versorgung
• Nennstromstrom: 0,575 A bei 60...70 °C, 1,2 A
• Ausgangsspannung: 5,25 V CC (Toleranz: ±0,21 %) für logischen Bus
• Schutzgrad: IP20 nach EN 61131-2 Klasse 1
• Betriebsumgebungstemperatur: 0...60 °C (nicht desortiert), -25...70 °C (nicht klassifiziert)
• Umgebungstemperatur der Lagerung: -40...85 °C
• Relative Luftfeuchtigkeit: 95 % bei 60 °C ohne Kondensierung
• Vibrationsbeständigkeit: 3 gn bei 58...150 Hz (DIN 35 x 7,5 mm), 5 gn bei 58...150 Hz (DIN 35 x 15 mm), ±0,35 mm bei 10...58 Hz
• Stoßfestigkeit: 30 gn für 11 ms nach IEC 88 Referenz 2-27
• Maximale Betriebshöhe: ≤ 2000 m
• Verschmutzungsgrad: 2 nach IK07
• Status-LED: ACT, RUN, ERR, MS, NS, PWR, TEST
• Abmessungen: Höhe 40 mm, Breite 128,3 mm, Tiefe 70 mm
• Gewicht: 0,145 kg
• Normen: FM Classe 1 divisão 2, Gruppen A, B, C und D T4A mit 70 °C, IEC 61131-2: 2003
• Bescheinigungen: CE, UL, ODVA, C-Tick, CSA
• REACh-Verordnung: HCV-frei
• EU-RoHS-Richtlinie: Proaktive Einhaltung (außerhalb des Geltungsbereichs)
• Ausnahme RoHS: Ja.
• RoHS China: Nicht zutreffend
• EEAG: Durch ein spezielles EU-System zu entsorgen
