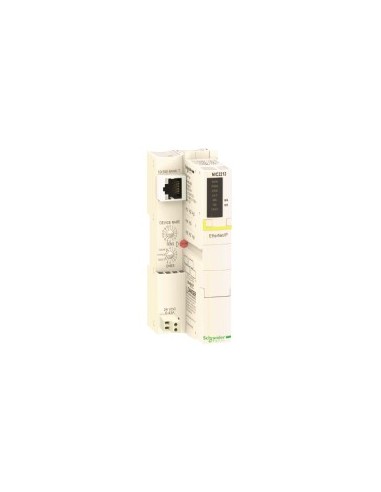

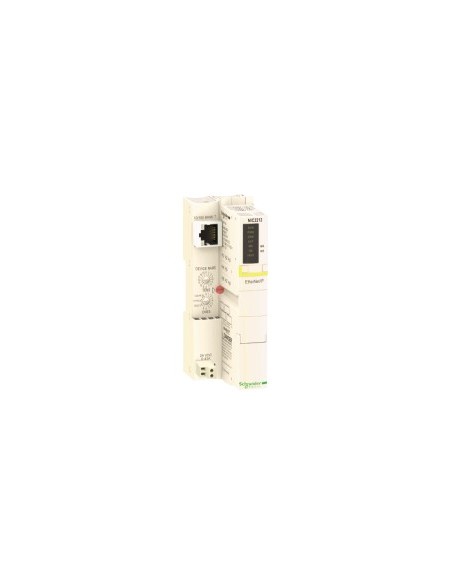

Modulo interfaccia rete STB Ethernet/IP 10/100 Mbit/s

Modulo standard di interfaccia di rete per soluzioni distribuite Modicon STB, compatibile con Ethernet/IP secondo IEEE 802.3. Permette la comunicazione a 10/100 Mbit/s tramite porta RJ45 femmina con cavo intrecciato doppiamente blindato. Supporta modalità di scambio duplex medio o totale, con un segmento primario e fino a sei estensioni. Compatibile con fino a 256 dispositivi per segmento e fino a 32 moduli I/O direzionali per isola.

Caratteristiche tecniche

• Porta Ethernet: 10BASE-T/100BASE-T
• Modalità di scambio: Duplex medio o totale
• Numero di segmenti: 1 primario, massimo 6 estensioni
• Numero di dispositivi per segmento: 0...256
• Velocità di trasmissione: 10/100 Mbit/s
• Numero di moduli I/O direzionabili: 0...32 per isola
• Servizio di comunicazione: Web integrato (configurazione, diagnosi e accesso variabile), BootP/DHCP, Agente SNMP
• Tensione nominale di alimentazione: 24 V DC
• Tipo di alimentatore: SELV
• Limiti di tensione di alimentazione: 19,2...30 V
• Corrente di ingresso: 430 mA per circuito alimentazione
• Corrente nominale di uscita: 0,575 A in 60...70 °C, 1,2 A
• Tensione di uscita: 5,25 V CC (tolleranza: ±0,21 %) per bus logico
• Grado di protezione: IP20 secondo EN 61131-2 classe 1
• Temperatura ambiente di funzionamento: 0...60 °C (senza declassamento), -25...70 °C (con declassamento)
• Temperatura ambiente di stoccaggio: -40...85 °C
• Umidità relativa: 95 % in 60 °C senza condensazione
• Resistenza alle vibrazioni: 3 gn in 58...150 Hz (rotaia DIN 35 x 7,5 mm), 5 gn in 58...150 Hz (rotaia DIN 35 x 15 mm), ±0,35 mm in 10...58 Hz
• Resistenza agli urti: 30 gn per 11 ms secondo IEC 88 riferimento 2-27
• Altitudine massima di funzionamento: ≤ 2000 m
• Grado di contaminazione: 2 secondo IK07
• LED di stato: ACT, RUN, ERR, MS, NS, PWR, TEST
• Dimensioni: altezza 40 mm, larghezza 128,3 mm, profondità 70 mm
• Peso: 0,145 kg
• Norme: FM Classe 1 divisão 2, gruppi A, B, C e D T4A con 70 °C, IEC 61131-2: 2003
• Certificati: CE, UL, ODVA, C-Tick, CSA
• Regolamento REACh: Non contiene HCV
• Direttiva RoHS UE: Rispetto proattivo (fuori portata)
• Esenzione RoHS: Si'.
• RoHS Cina: Non pertinente
• RAEE: Da eliminare con un sistema specifico nell'UE
