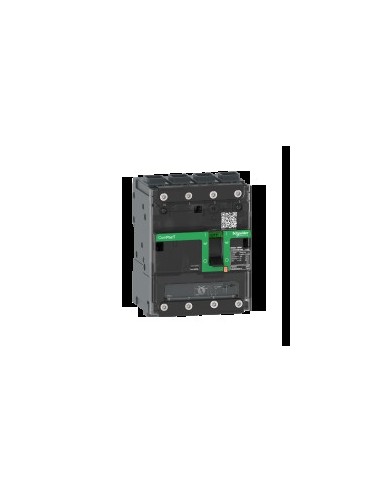

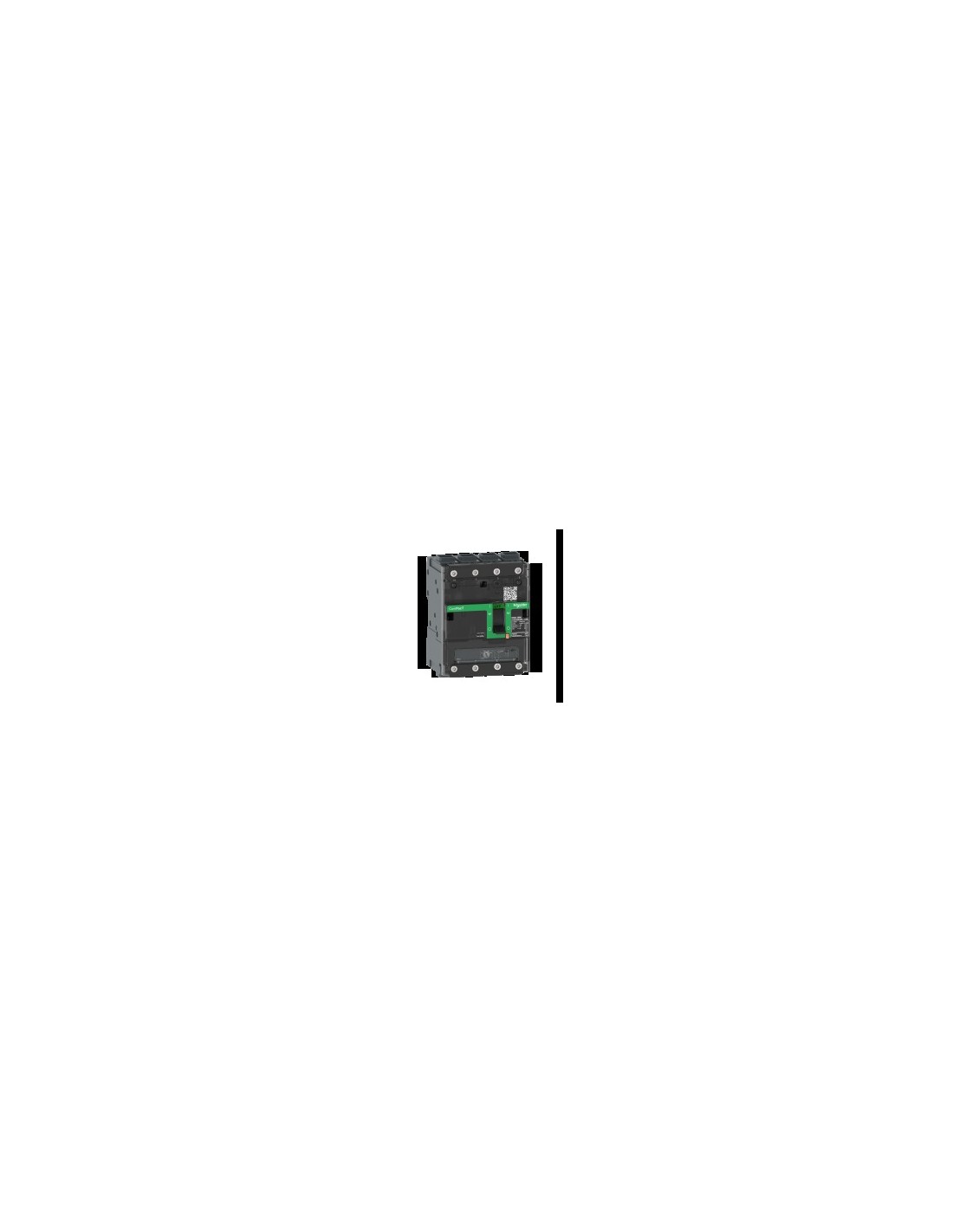

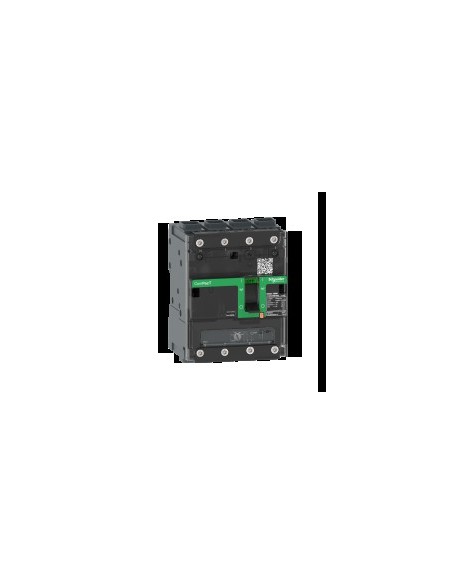

Interruptor automático ComPacT NSXm100N 4P4R 32A

Interruptor automático ComPacT NSXm100N 4P4R, 32 A, diseñado para aplicaciones industriales con corriente superior a 0,1 A. Ofrece protección térmico-magnética con unidad TM-D, ajuste de corriente larga ajustable entre 0,7 y 1,0 In. Protege 4 polos con neutro a la izquierda, montaje fijo, compatible con accesorios de señalización y control. Soporta tensiones hasta 690 V AC, frecuencias 50/60 Hz, y capacidad de corte Icu de hasta 50 kA a 440 V AC y 10 kA a 690 V AC.

Características técnicas

• Número de polos: 4P
• Descripción de polos protegidos: 4R
• Posición de neutro: Izquierda
• Corriente nominal [In]: 32 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Poder de seccionamiento: Sí, acorde a En > 50 A
• Categoría de empleo: A
• Capacidad de corte [Icu]: 90 kA en 220–240 V AC, 50 kA en 380–415 V AC, 50 kA en 440 V AC, 25 kA en 500 V AC, 15 kA en 525 V AC, 10 kA en 660–690 V AC
• Poder de corte en servicio [Ics]: 90 kA en 220–240 V AC, 50 kA en 380–415 V AC, 50 kA en 440 V AC, 25 kA en 500 V AC, 15 kA en 525 V AC, 2,5 kA en 660–690 V AC
• Unidad de control: TM-D
• Tecnología de unidad de disparo: Térmico-magnética
• Funciones de protección: LIG
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 20000 ciclos en 440 V In/2, 10000 ciclos en 440 V In, 10000 ciclos en 690 V In/2, 5000 ciclos en 690 V In
• Potencia disipada por polo: 2,94 W
• Soporte de montaje: Placa posterior
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Conexiones - terminales: 1 IK07 2,5…95 mm² (rígido o trenzado aluminio/cobre), 1 IK07 2,5…70 mm² (flexible cobre)
• Paso de conexión: 35 mm con esparcidores, 27 mm sin esparcidores
• Pasos de 9 mm: 12 módulo
• Calibre de la unidad de disparo: 32 A en 40 °C
• Ajuste de detección a largo plazo Ir: Ajustable, intervalo 0,7–1 x In
• Retardo de larga duración: Fijo
• Ajuste protección de neutro: 1 x Ir (4R)
• Detección instantánea Ii: Fijo, intervalo 600 A
• Protección contra fugas a tierra: Sin
• Número de ranuras: 1 para interruptor auxiliar OF, 1 para interruptor de alarma Dakota del Sur, 1 para bobina de disparo MN o MX
• Señalizaciones en local: Presencia de contactos auxiliares, estado 1 bandera (verde)
• Anchura: 108 mm
• Altura: 137 mm
• Profundidad: 80 mm
• Peso: 1,42 kg
• Color: Gris (RAL 7016)
• Normas: HB2
• Grado de contaminación: 3 acorde a IK07
• Grado de protección IP: IP40 acorde a IEC 60529
• Grado de protección IK: IK07 acorde a IEC 62262
• Temperatura ambiente de funcionamiento: -25 °C a 70 °C
• Temperatura ambiente de almacenamiento: -50 °C a 85 °C
• Humedad relativa: 0 % a 95 %
• Altitud máxima de funcionamiento: 2000 m sin disminución, 5000 m con restricciones
• Estado de oferta sostenible: Producto Green Premium
• Reglamento REACh: Contiene SVHC sobre el umbral
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: Producto fuera del ámbito de RoHS China
