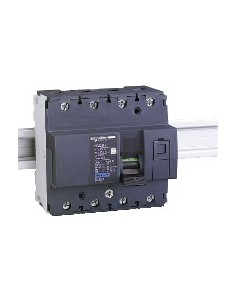

Interruptor automático Acti9 NG125L 4P 32 A curva B

Interruptor automático en miniatura de la gama Acti9 NG125, diseñado para proteger circuitos eléctricos en instalaciones de pequeños comercios y edificios pequeños. Ofrece protección térmica y magnética con curva B, con capacidad de corte Icu de 50 kA a 380-415 V AC, montaje en carril DIN 35 mm, indicador de posición y protección IP20.

Características técnicas

• Número de polos: 4P
• Número de polos protegidos: 4
• Posición de neutro: Izquierda
• Corriente nominal [In]: 32 A en 40 °C
• Tipo de red: AC Corriente continua
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: B
• Código de poder de corte: L
• Capacidad de corte [Icu]: 50 kA en 380...415 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 37,5 kA (75 %) en 380...415 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 690 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Límite de enlace magnético: 4 x pol
• Categoría de empleo: Categoría A acorde a En> 50 A
• Poder de seccionamiento: Sí acorde a En> 50 A
• Frecuencia de red: 50/60 Hz
• Grado de protección: IP20 acorde a IEC 60529, IK05 acorde a EN/IEC 62263
• Grado de contaminación: 3 acorde a En> 50 A
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 2000 m
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Preparado para candado: Con candado
• Descripción de las opciones de bloqueo: Candado integrado
• Conexiones - terminales: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
• Longitud de cable pelado para conectar bornas: 20 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Código de compatibilidad: NG125
• Normas: Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Normativa de RoHS China: Declaración proactiva de RoHS China (fuera del alcance legal de RoHS China)
• Información sobre exenciones de RoHS: Sí
• RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
