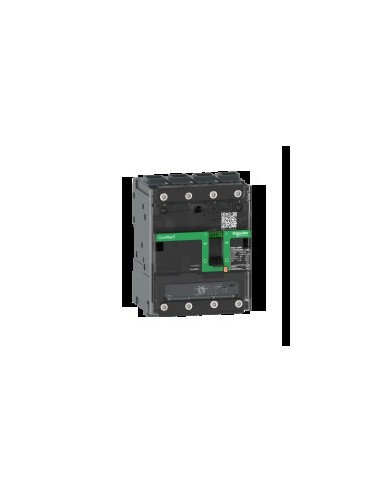

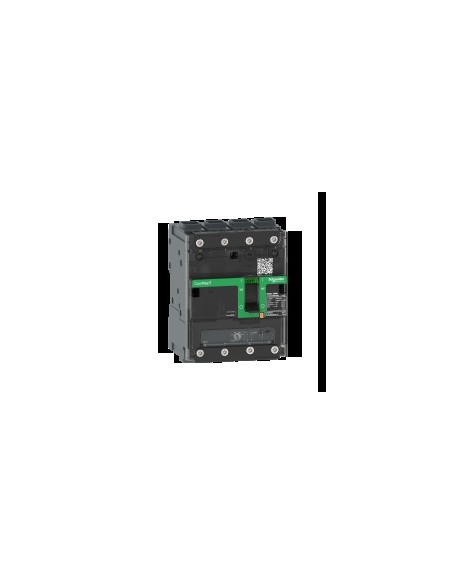

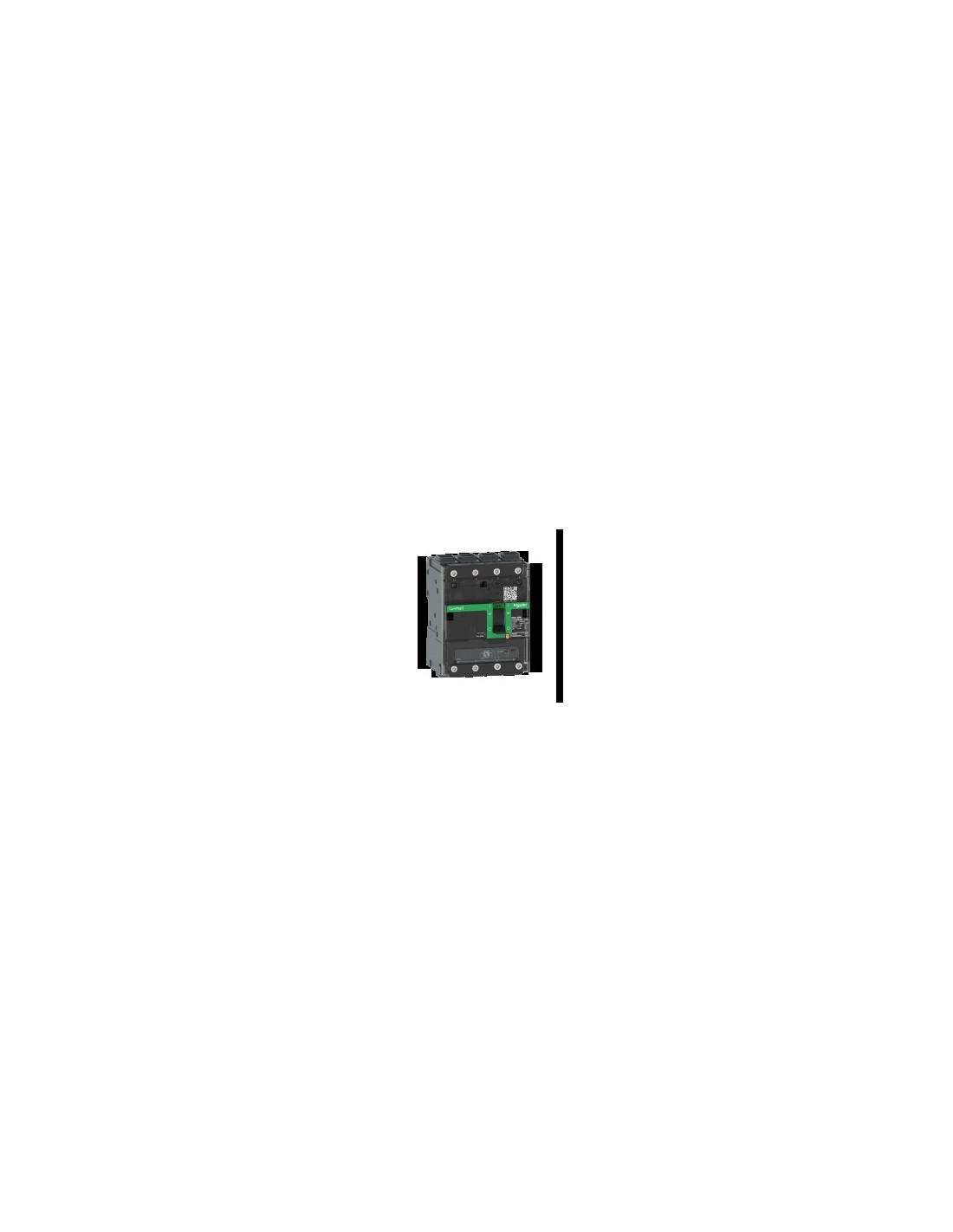

Disjuntor Automático ComPacT NSXm100N 4P4R 32A

Disjuntor automático ComPacT NSXm100N 4P4R, 32 A, projetado para aplicações industriais com corrente superior a 0,1 A. Oferece proteção térmico-magnética com unidade TM-D, ajuste de corrente longa ajustável entre 0,7 e 1,0 In. Protege 4 polos com neutro à esquerda, montagem fixa, compatível com acessórios de sinalização e controle. Suporta tensões até 690 V AC, frequências 50/60 Hz, e capacidade de interrupção Icu de até 50 kA a 440 V AC e 10 kA a 690 V AC.

Características técnicas

• Número de polos: 4P
• Descrição dos polos protegidos: 4R
• Posição do neutro: Esquerda
• Corrente nominal [In]: 32 A em 40 °C
• Tensão nominal de emprego [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: AC
• Frequência da rede: 50/60 Hz
• Poder de seccionamento: Sim, de acordo com En > 50 A
• Categoria de emprego: A
• Capacidade de interrupção [Icu]: 90 kA em 220–240 V AC, 50 kA em 380–415 V AC, 50 kA em 440 V AC, 25 kA em 500 V AC, 15 kA em 525 V AC, 10 kA em 660–690 V AC
• Poder de interrupção em serviço [Ics]: 90 kA em 220–240 V AC, 50 kA em 380–415 V AC, 50 kA em 440 V AC, 25 kA em 500 V AC, 15 kA em 525 V AC, 2,5 kA em 660–690 V AC
• Unidade de controle: TM-D
• Tecnologia da unidade de disparo: Térmico-magnética
• Funções de proteção: LIG
• Tipo de controle: Alavanca
• Tipo de montagem: Fixa
• Tensão nominal de isolamento [Ui]: 800 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Durabilidade mecânica: 20000 ciclos
• Durabilidade elétrica: 20000 ciclos em 440 V In/2, 10000 ciclos em 440 V In, 10000 ciclos em 690 V In/2, 5000 ciclos em 690 V In
• Potência dissipada por polo: 2,94 W
• Suporte de montagem: Placa traseira
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte frontal
• Conexões - terminais: 1 IK07 2,5…95 mm² (rigido ou trançado alumínio/cobre), 1 IK07 2,5…70 mm² (flexível cobre)
• Passo de conexão: 35 mm com espaciadores, 27 mm sem espaciadores
• Pasos de 9 mm: 12 módulo
• Calibre da unidade de disparo: 32 A em 40 °C
• Ajuste de detecção a longo prazo Ir: Ajustável, intervalo 0,7–1 x In
• Retardo de longa duração: Fixo
• Ajuste proteção de neutro: 1 x Ir (tipo de cabo: 4R)
• Deteção instantânea Ii: Fixo, intervalo 600 A
• Proteção contra fugas a terra: Não
• Número de ranhuras: 1 para disjuntor auxiliar OF, 1 para disjuntor de alarme Dakota do Sul, 1 para bobina de disparo MN ou MX
• Sinalizações no local: Presença de contatos auxiliares, estado 1 bandeira (tipo de cabo: verde)
• Largura: 108 mm
• Altura: 137 mm
• Profundidade: 80 mm
• Peso: 1,42 kg
• Cor: Cinza (RAL 7016)
• Normas: HB2
• Grado de contaminação: 3 de acordo com IK07
• Grado de proteção IP: IP40 de acordo com IEC 60529
• Grado de proteção IK: IK07 de acordo com IEC 62262
• Temperatura ambiente de funcionamento: -25 °C a 70 °C
• Temperatura ambiente de armazenamento: -50 °C a 85 °C
• Umidade relativa: 0 % a 95 %
• Altitude máxima de funcionamento: 2000 m sem redução, 5000 m com restrições
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: Contém SVHC acima do limite
• Directiva RoHS UE: Conforme
• Sem mercúrio: Sim
• Exceções de RoHS: Sim
• Normativa de RoHS China: Produto fora do âmbito de RoHS China
