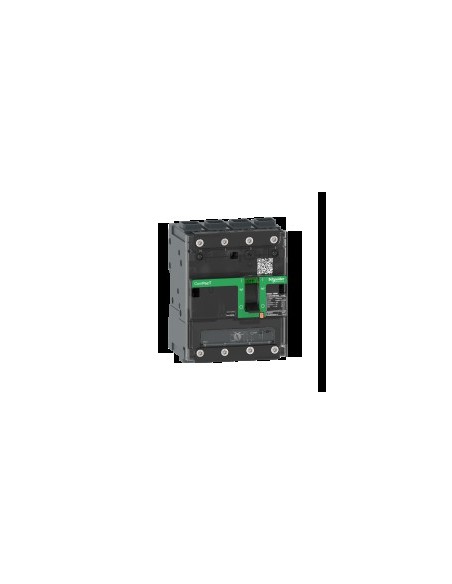

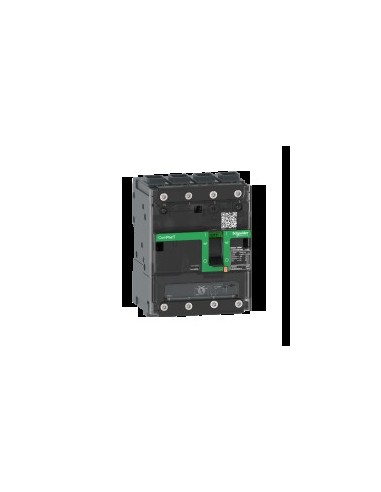

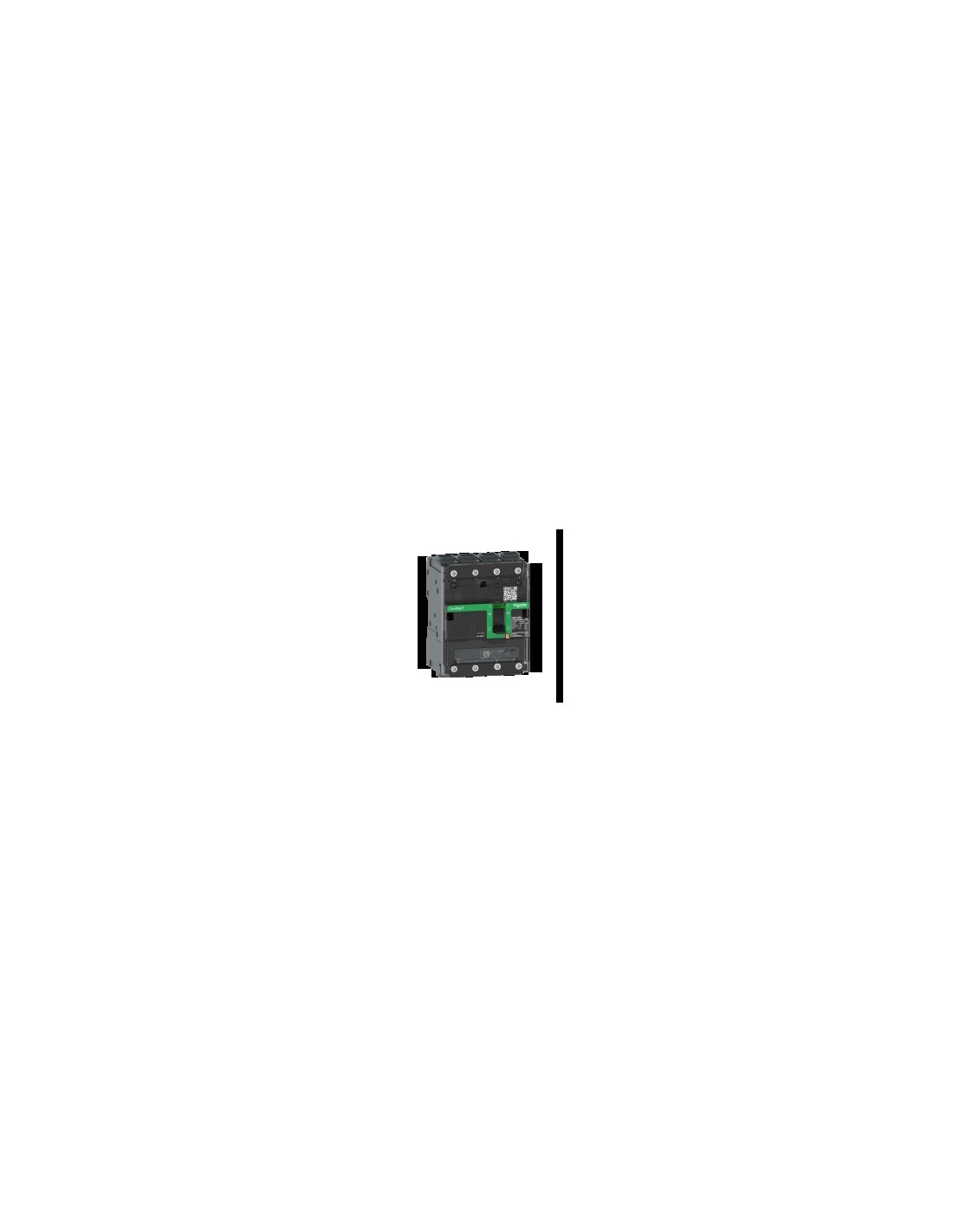

Interruttore automatico ComPacT NSXm100N 4P4R 32A

Interruttore automatico ComPacT NSXm100N 4P4R, 32 A, progettato per applicazioni industriali con corrente superiore a 0,1 A. Offre protezione termo-magnetica con unità TM-D, regolazione della corrente lunga regolabile tra 0,7 e 1,0 In. Protegge 4 poli con neutro a sinistra, montaggio fisso, compatibile con accessori di segnalazione e controllo. Supporta tensioni fino a 690 V AC, frequenze 50/60 Hz, e capacità di interruzione Icu fino a 50 kA a 440 V AC e 10 kA a 690 V AC.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione poli protetti: 4R
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 32 A a 40 °C
• Tensione nominale d'impiego [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Potere di sezionamento: Sì, conforme a En > 50 A
• Categoria d'impiego: A
• Capacità di interruzione [Icu]: 90 kA a 220–240 V AC, 50 kA a 380–415 V AC, 50 kA a 440 V AC, 25 kA a 500 V AC, 15 kA a 525 V AC, 10 kA a 660–690 V AC
• Potere di interruzione in servizio [Ics]: 90 kA a 220–240 V AC, 50 kA a 380–415 V AC, 50 kA a 440 V AC, 25 kA a 500 V AC, 15 kA a 525 V AC, 2,5 kA a 660–690 V AC
• Unità di controllo: TM-D
• Tecnologia dell'unità di scatto: Termo-magnetica
• Funzioni di protezione: LIG
• Tipo di controllo: Manopola
• Tipo di montaggio: Fisso
• Tensione nominale d'isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Durata meccanica: 20000 cicli
• Durata elettrica: 20000 cicli a 440 V In/2, 10000 cicli a 440 V In, 10000 cicli a 690 V In/2, 5000 cicli a 690 V In
• Potenza dissipata per polo: 2,94 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Orizzontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Connessioni - morsetti: 1 IK07 2,5…95 mm² (rigido o tessuto alluminio/rame), 1 IK07 2,5…70 mm² (flessibile rame)
• Passo di connessione: 35 mm con spaziatori, 27 mm senza spaziatori
• Passi da 9 mm: 12 modulo
• Calibro dell'unità di scatto: 32 A a 40 °C
• Regolazione rilevamento a lungo termine Ir: Regolabile, intervallo 0,7–1 x In
• Ritardo a lunga durata: Fisso
• Regolazione protezione del neutro: 1 x Ir (tipo di cavo: 4R)
• Rilevamento istantaneo Ii: Fisso, intervallo 600 A
• Protezione contro le perdite a terra: No
• Numero di vani: 1 per interruttore ausiliario OF, 1 per interruttore di allarme Dakota del Sud, 1 per bobina di scatto MN o MX
• Segnalazioni in loco: Presenza di contatti ausiliari, stato 1 bandiera (tipo di cavo: verde)
• Larghezza: 108 mm
• Altezza: 137 mm
• Profondità: 80 mm
• Peso: 1,42 kg
• Colore: Grigio (RAL 7016)
• Norme: HB2
• Grado di inquinamento: 3 conforme a IK07
• Grado di protezione IP: IP40 conforme a IEC 60529
• Grado di protezione IK: IK07 conforme a IEC 62262
• Temperatura ambiente di funzionamento: -25 °C a 70 °C
• Temperatura ambiente di stoccaggio: -50 °C a 85 °C
• Umidità relativa: 0 % a 95 %
• Altitudine massima di funzionamento: 2000 m senza riduzione, 5000 m con restrizioni
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Contiene SVHC oltre la soglia
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
