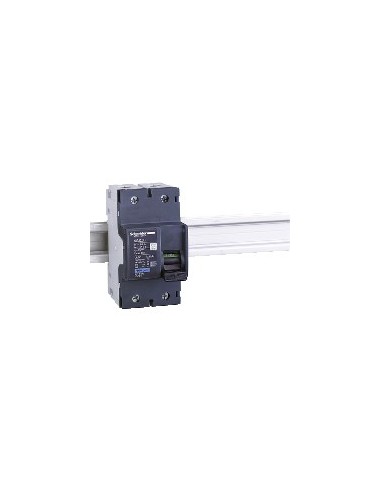

Interruttore automatico Acti9 NG125H 2P 16 A curva C

Interruttore automatico miniaturizzato della gamma Acti9 NG125H, progettato per proteggere circuiti elettrici in impianti di edifici piccoli e piccoli negozi. Incorpora tecnologia termo-magnetica con curva C, garantendo protezione contro sovraccarichi e cortocircuiti.

Caratteristiche tecniche

• Numero di poli: 2P
• Numero di poli protetti: 2
• Corrente nominale [In]: 16 A a 40 °C
• Tipo di rete: AC Corrente continua
• Curva di scatto: C
• Capacità di interruzione [Icu]: 36 kA a 380...415 V AC 50/60 Hz
• Potere di interruzione in servizio [Ics]: 22,5 kA 75 % in accordo con Icu - 380...415 V AC 50/60 Hz
• Tensione nominale di impiego [Ue]: 220...240 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz, <= 250 V corrente continua
• Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV in accordo con Icu
• Limite di collegamento magnetico: 8 x In +/- 20%
• Indicatore di posizione del contatto: Sì
• Segnalazioni in loco: Indicatore di scatto, indicazione acceso/spento
• Montaggio: Regolabile con morsetto, supporto di montaggio guida DIN simmetrica da 35 mm
• Passi da 9 mm: 6
• Dimensioni: 103 mm (altezza), 54 mm (larghezza), 81 mm (profondità)
• Peso: 0,48 kg
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Preparato per lucchetto: Con lucchetto, descrizione: Lucchetto integrato
• Connessioni: Morsetti tipo tunnel 1,5…50 mm² rigido, 1…35 mm² flessibile
• Lunghezza del filo nudo: 20 mm
• Coppia di serraggio: 3,5 N·m
• Protezione contro le perdite di corrente a terra: Blocco indipendente
• Grado di protezione IP: IP20 in accordo con
• Grado di protezione IK: IK05 in accordo con EN/IEC 62263
• Grado di contaminazione: 3 in accordo con En> 50 A
• Categoria di sovratensione: IV
• Tropicalizzazione: 2 in accordo con IEC 60068-1
• Umidità relativa: 95 % a 55 °C
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Normative: Icu
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva RoHS Cina (fuori dal campo legale RoHS Cina)
• RAEE: Sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni
