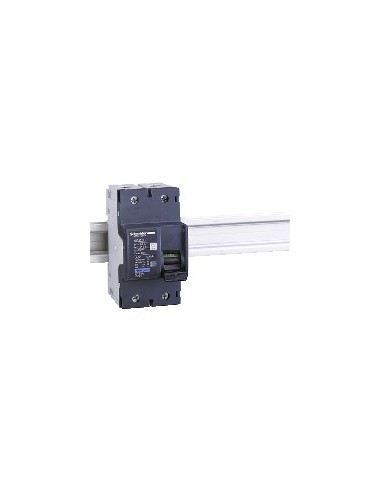

Interruptor automático Acti9 NG125H 2P 16 A curva C

Interruptor automático en miniatura de la gama Acti9 NG125H, diseñado para proteger circuitos eléctricos en instalaciones de edificios pequeños y pequeños comercios. Incorpora tecnología térmico-magnética con curva C, garantizando protección contra sobrecargas y cortocircuitos.

Características técnicas

• Número de polos: 2P
• Número de polos protegidos: 2
• Corriente nominal [In]: 16 A en 40 °C
• Tipo de red: AC Corriente continua
• Curva de disparo: C
• Capacidad de corte [Icu]: 36 kA en 380...415 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 22,5 kA 75 % acorde a Icu - 380...415 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz, <= 250 V corriente continua
• Tensión nominal de aislamiento [Ui]: 690 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV acorde a Icu
• Límite de enlace magnético: 8 x In +/- 20%
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
• Montaje: Ajustable en clip, soporte de montaje carril DIN simétrico de 35 mm
• Pasos de 9 mm: 6
• Dimensiones: 103 mm (alto), 54 mm (ancho), 81 mm (profundidad)
• Peso: 0,48 kg
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Preparado para candado: Con candado, descripción: Candado integrado
• Conexiones: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
• Longitud de cable pelado: 20 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20
• Grado de protección IK: IK05 acorde a EN/IEC 62263
• Grado de contaminación: 3 acorde a En> 50 A
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Normas: Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: Declaración proactiva de RoHS China (fuera del alcance legal de RoHS China)
• RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
