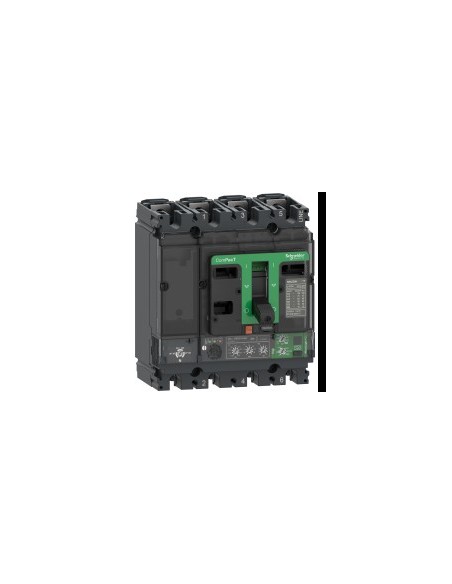

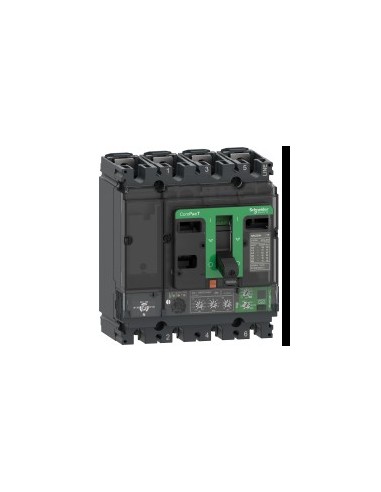

Interruttore automatico ComPacT NSX250N 4P4R 250A Micrologic 4.2

Interruttore automatico di protezione contro le perdite a terra della gamma ComPacT di nuova generazione, progettato per applicazioni con corrente superiore a 0,1 A. Compatibile con sistemi AC da 50/60 Hz, offre una protezione completa negli impianti industriali e commerciali tramite un controllo elettronico Micrologic 4.2 AB. La configurazione 4P4R con neutro a sinistra consente una connessione sicura su reti trifase con neutro.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione dei poli protetti: 4R 3R+ N/2 3R
• Posizione neutra: Sinistra
• Corrente nominale [In]: 250 A a 40 °C
• Tensione nominale di esercizio [Ue]: 440 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di taglio Icu: 50 kA in 440 V AC 50/60 Hz in base a En> 50 A
• Potenza di taglio in servizio [Ics]: 50 kA in 440 V AC 50/60 Hz in accordo con En> 50 A
• Unità di controllo: Micrologic 4.2 AB
• Tecnologia di unità di tiro: Elettronico
• Funzioni di protezione: LSOIR
• Protezione contro le perdite a terra: Integrato, classe A
• Regolazione della sensibilità di corrente residua: Regolabile (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
• Ritardo di scatto differenziale: Regolabile (0 ms, 60 ms, 150 ms, 500 ms, 1 s)
• Memoria termica: 20 minuti prima e dopo lo sparo
• Intervallo di regolazione di rilevamento a lungo termine Vai: 100...250 A
• Ritardo di lunga durata fisso: 400 s in 1.5 x Vai, 16 s in 6 x Vai, 11 s in 7.2 x Vai
• Ritardo di breve durata fisso: 0,02 s
• Rilevamento istantaneo fisso: 3000 A
• Posizione di montaggio: Horizontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Supporto di montaggio: Piastra posteriore
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25...70 °C
• Altitudine massima di funzionamento: 0...2000 m senza diminuzione, 2000 m ... 5000 m con restrizioni
• Norme: HB2
• Certificati: CCC Generator Marina
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.

Questo dispositivo consente un rilevamento preciso di guasti in impianti elettrici, soprattutto in ambienti industriali, grazie al controllo elettronico avanzato e alla protezione differenziale regolabile. Il suo design compatto e robusto facilita l'integrazione in quadri elettrici.
