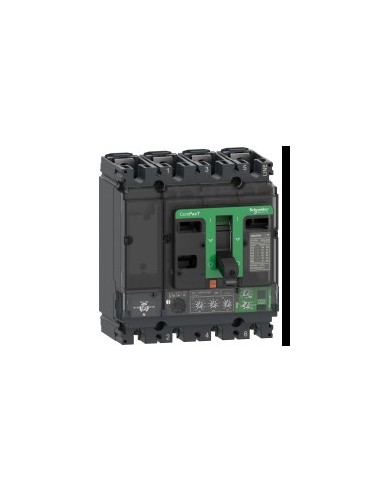

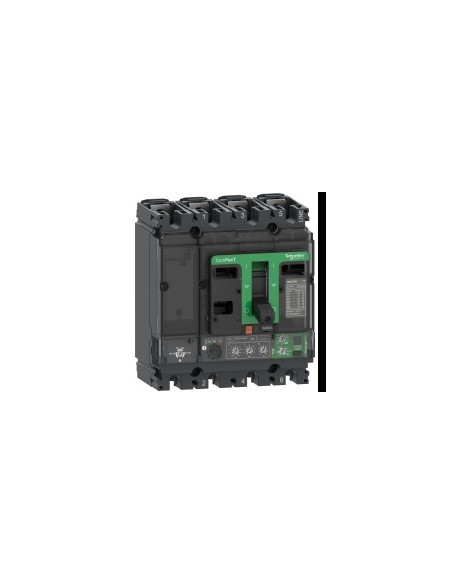

Disjuntor automático de proteção contra fugas a terra da gama ComPacT de nova geração, projetado para aplicações com corrente superior a 0,1 A. Compatível com sistemas AC de 50/60 Hz, oferece proteção integral em instalações industriais e comerciais por meio de controle eletrônico Micrologic 4.2 AB. Sua configuração 4P4R com neutro à esquerda permite uma conexão segura em redes trifásicas com neutro.
Características técnicas
- Número de polos: 4P
- Descrição de polos protegidos: 4R 3R+ N/2 3R
- Posição de neutro: Esquerda
- Corrente nominal [In]: 250 A em 40 °C
- Tensão nominal de emprego [Ue]: 440 V AC 50/60 Hz
- Tipo de rede: AC
- Frequência da rede: 50/60 Hz
- Capacidade de corte Icu: 50 kA em 440 V AC 50/60 Hz de acordo com En> 50 A
- Poder de corte em serviço [Ics]: 50 kA em 440 V AC 50/60 Hz de acordo com En> 50 A
- Unidade de controle: Micrologic 4.2 AB
- Tecnologia de unidade de disparo: Eletrônico
- Funções de proteção: LSoIR
- Proteção contra fugas a terra: Integrada, classe A
- Ajuste de sensibilidade de corrente residual: Ajustável (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
- Retardo de disparo diferencial: Ajustável (0 ms, 60 ms, 150 ms, 500 ms, 1 s)
- Memória térmica: 20 minutos antes e após o disparo
- Intervalo de ajuste de detecção a longo prazo Ir: 100...250 A
- Retardo de longa duração fixo: 400 s em 1,5 x Ir, 16 s em 6 x Ir, 11 s em 7,2 x Ir
- Retardo de curta duração fixo: 0,02 s
- Deteção instantânea fixa: 3000 A
- Posição de montagem: Horizontal e vertical (plano por la parte posterior)
- Conexão superior: Frontal
- Conexão para baixo: Parte frontal
- Passo de conexão: 35 mm
- Suporte de montagem: Placa traseira
- Grado de proteção IP: IP40
- Grado de proteção IK: IK07
- Temperatura ambiente de funcionamento: -25…70 °C
- Altitude máxima de funcionamento: 0...2000 m sem redução, 2000 m ... 5000 m com restrições
- Normas: HB2
- Certificações: CCC gerador Marina
- Directiva RoHS UE: Conforme
- Sem mercúrio: Sim
Este dispositivo permite uma detecção precisa de falhas em instalações elétricas, especialmente em ambientes industriais, graças ao seu controle eletrônico avançado e proteção diferencial ajustável. Seu design compacto e robusto facilita a integração em quadros elétricos.
