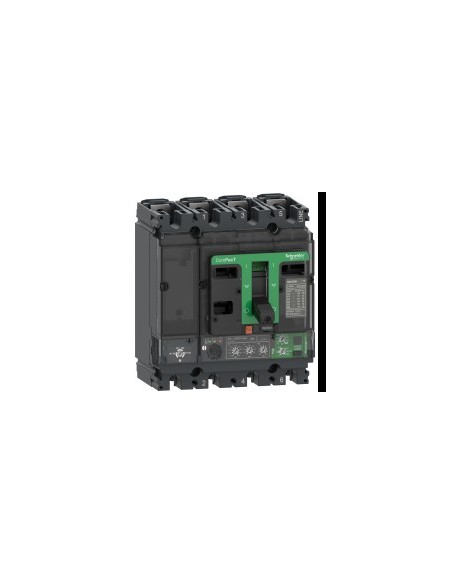

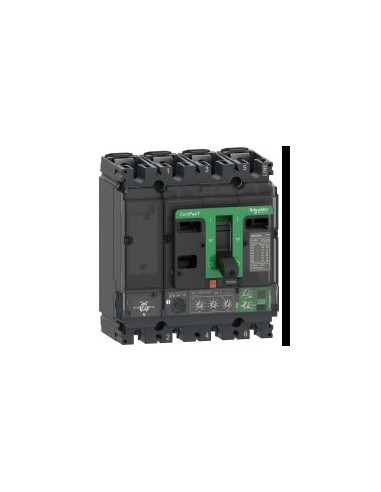

Interruptor automático ComPacT NSX250N 4P4R 250A Micrologic 4.2

Interruptor automático de protección contra fugas a tierra de la gama ComPacT nueva generación, diseñado para aplicaciones con corriente superior a 0,1 A. Compatible con sistemas AC de 50/60 Hz, ofrece protección integral en instalaciones industriales y comerciales mediante un control electrónico Micrologic 4.2 AB. Su configuración 4P4R con neutro a la izquierda permite una conexión segura en redes trifásicas con neutro.

Características técnicas

• Número de polos: 4P
• Descripción de polos protegidos: 4R 3R+ N/2 3R
• Posición de neutro: Izquierda
• Corriente nominal [In]: 250 A en 40 °C
• Tensión nominal de empleo [Ue]: 440 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Capacidad de corte Icu: 50 kA en 440 V AC 50/60 Hz acorde a En> 50 A
• Poder de corte en servicio [Ics]: 50 kA en 440 V AC 50/60 Hz acorde a En> 50 A
• Unidad de control: Micrologic 4.2 AB
• Tecnología de unidad de disparo: Electrónico
• Funciones de protección: LSoIR
• Protección contra fugas a tierra: Integrado, clase A
• Ajuste de sensibilidad de corriente residual: Ajustable (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
• Retardo de disparo diferencial: Ajustable (0 ms, 60 ms, 150 ms, 500 ms, 1 s)
• Memoria térmica: 20 minutos antes y después del disparo
• Intervalo de ajuste de detección a largo plazo Ir: 100...250 A
• Retardo de larga duración fijo: 400 s en 1.5 x Ir, 16 s en 6 x Ir, 11 s en 7.2 x Ir
• Retardo de corta duración fijo: 0,02 s
• Detección instantánea fija: 3000 A
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Soporte de montaje: Placa posterior
• Grado de protección IP: IP40
• Grado de protección IK: IK07
• Temperatura ambiente de funcionamiento: -25…70 °C
• Altitud máxima de funcionamiento: 0...2000 m sin disminución, 2000 m ... 5000 m con restricciones
• Normas: HB2
• Certificaciones: CCC generador Marina
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí

Este dispositivo permite una detección precisa de fallos en instalaciones eléctricas, especialmente en entornos industriales, gracias a su control electrónico avanzado y protección diferencial ajustable. Su diseño compacto y robusto facilita la integración en cuadros eléctricos.
