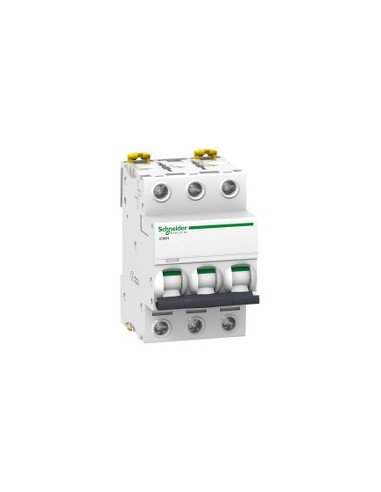

Magnetotérmico Acti9 iC60H 3P 25 A curva C

Interruptor automático en miniatura 3P, con corriente nominal de 25 A y curva C, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Utiliza tecnología térmico-magnética para detectar sobrecargas y cortocircuitos, garantizando una desconexión segura y rápida. Su capacidad de corte alcanza 10 000 A en 400 V AC (IEC 60898-1) y 15 kA en servicio (50 %) a 220...240 V AC.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 25 A
• Tipo de red: Corriente alterna AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Código de poder de corte: H
• Capacidad de corte: 10000 A Icn en 400 V AC 50/60 Hz (IEC 60898-1)
• Poder de corte en servicio [Ics]: 15 kA 50 % en 220...240 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 12...133 V AC 50/60 Hz, 125...180 V corriente continua
• Clase de limitación: 3 (IEC 60898-1)
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV
• Límite de enlace magnético: 8 x In +/- 20%
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Soporte de montaje: Carril DIN
• Grado de protección IP: IP20 (EN 60529)
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Altitud máxima de funcionamiento: 0...2000 m
• Temperatura ambiente de funcionamiento: -35…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Conexiones - terminales: Terminal simple (1…25 mm² rígido, 1…16 mm² flexible)
• Longitud de cable pelado: 14 mm
• Par de apriete: 2 N·m
• Protección contra fugas a tierra: Bloque independiente
• Normas: EN 60898-1, IEC 60898-1, HB1, En> 50 A
• Etiquetas de calidad: NF
• Aplicación del dispositivo: Para corriente > 0,1 A
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Producto libre de halógenos
