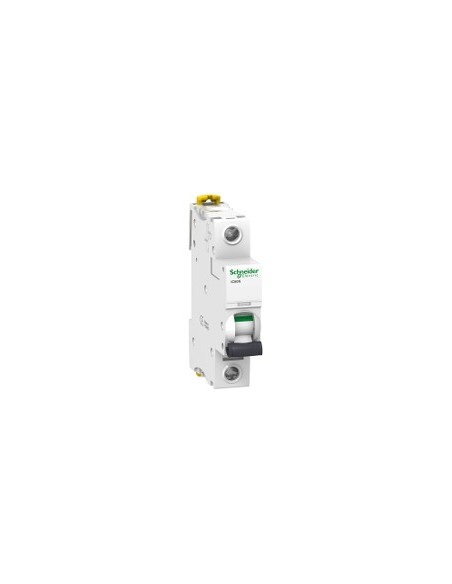

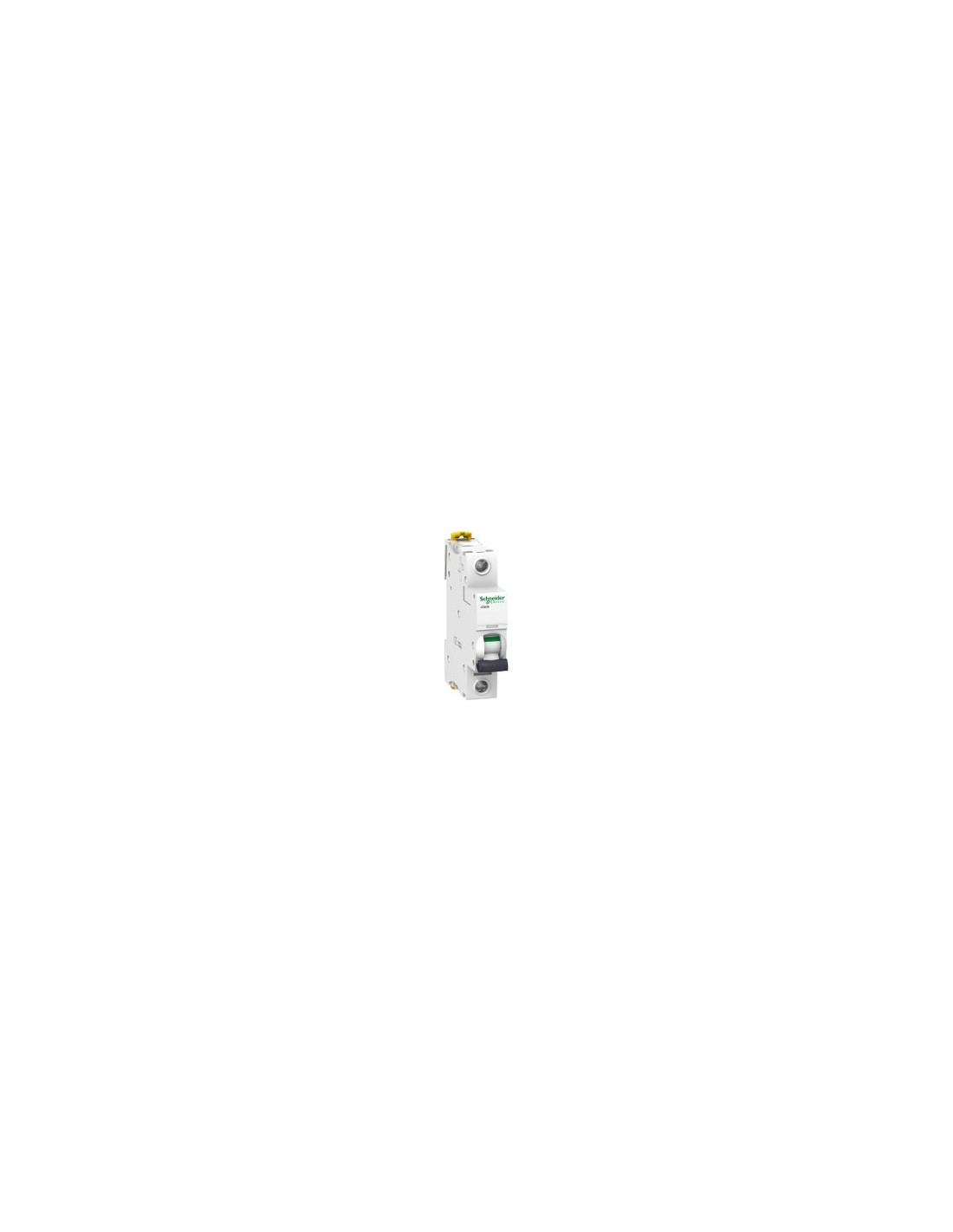

Interruptor automático en miniatura de tipo magnetotérmico, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Compatible con la gama Acti9 iC60N, ofrece protección térmica y magnética mediante una curva B, adecuado para aplicaciones con corrientes de arranque moderadas. Su montaje en carril DIN facilita la integración en cuadros eléctricos.
Características técnicas
- Número de polos: 1P
- Número de polos protegidos: 1
- Corriente nominal [In]: 10 A
- Tipo de red: AC Corriente continua
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: B
- Capacidad de corte: 6000 A Icn en 230 V AC 50/60 Hz acorde a EN/IEC 60898-1
- Poder de corte en servicio [Ics]: 6000 A 100 % acorde a EN 60898-1 - 230 V AC 50/60 Hz
- Clase de limitación: 3 acorde a EN 60898-1
- Tensión nominal de empleo [Ue]: 230 V AC 50/60 Hz, 12...60 V AC 50/60 Hz, 220...240 V AC 50/60 Hz, 100...133 V AC 50/60 Hz, 72 V corriente continua, 12...60 V corriente continua
- Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 6 kV
- Límite de enlace magnético: 4 x In +/- 20 %
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Tipo de control: Maneta
- Tipo de montaje: Fijo
- Soporte de montaje: Carril DIN
- Conexiones - terminales: Terminal simple arriba o abajo) 1…25 mm² rígido, 1…16 mm² flexible
- Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión
- Par de apriete: 2 N·m arriba o abajo
- Grado de protección IP: IP20 acorde a EN 60529
- Grado de contaminación: 3 acorde a HB1
- Categoría de sobretensión: IV
- Tropicalización: 2 acorde a IEC 60068-1
- Humedad relativa: 95 % en 55 °C
- Altitud máxima de funcionamiento: 0...2000 m
- Temperatura ambiente de funcionamiento: -35…70 °C
- Temperatura ambiente de almacenamiento: -40…85 °C
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Color: Blanco
- Peso del producto: 0,215 kg
- Aplicación del dispositivo: Para corriente > 0,1 A
- Normas: EN 60898-1, IEC 60898-1, HB1
- Etiquetas de calidad: NF
- Categoría de empleo: Categoría A acorde a HB1, Categoría A acorde a En> 50 A
- Poder de seccionamiento: Sí acorde a EN 60898-1
- Producto Green Premium
- Conforme con REACh sin SVHC: Sí
- Directiva RoHS UE: Conforme
- Sin mercurio: Sí
- Presencia de halógenos: Producto libre de halógenos
El dispositivo está diseñado para funcionar en entornos con condiciones ambientales severas, soportando amplios rangos de temperatura y alta resistencia a picos de tensión. Su estructura compacta y montaje en carril DIN permiten una integración directa en cuadros eléctricos estándar.
