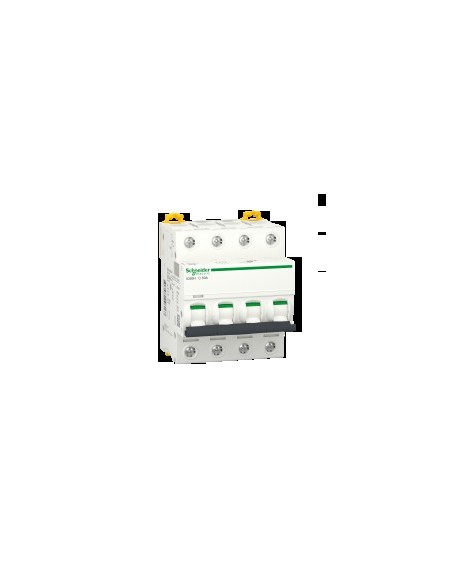

Magnetotérmico Acti9 iC60H 4P 50 A curva C

Interruptor automático en miniatura 4P, con corriente nominal de 50 A y curva C, diseñado para proteger circuitos trifásicos en instalaciones industriales y comerciales. Ofrece protección térmica y magnética mediante tecnología térmico-magnética, con capacidad de corte de 15 kA en 380-415 V AC, conforme a IEC 60898-1 y IEC 60947-2. Su montaje en carril DIN permite una instalación fija y segura en cuadros eléctricos.

Características técnicas

• Número de polos: 4P
• Número de polos protegidos: 4
• Corriente nominal [In]: 50 A
• Tipo de red: Corriente alterna AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Código de poder de corte: H
• Capacidad de corte: 10000 A Icn en 400 V AC 50/60 Hz (IEC 60898-1)
• Poder de corte en servicio [Ics]: 15 kA 50 % en 220-240 V AC 50/60 Hz
• Clase de limitación: 3 (IEC 60898-1)
• Tensión nominal de empleo [Ue]: 220-240 V AC, 380-415 V AC, 400 V AC, 440 V AC, 12-133 V AC, 180-250 V corriente continua
• Tensión nominal de aislamiento [Ui]: 500 V AC
• Resistencia a picos de tensión [Uimp]: 6 kV
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Grado de protección: IP20 (EN 60529)
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Temperatura ambiente de funcionamiento: -35…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Altitud máxima de funcionamiento: 0…2000 m
• Humidad relativa: 95 % en 55 °C
• Tropicalización: 2 (IEC 60068-1)
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Conexiones: Terminal simple, 1…35 mm² rígido, 1…25 mm² flexible
• Par de apriete: 3,5 N·m
• Longitud de cable pelado: 14 mm
• Soporte de montaje: Carril DIN
• Pasos de 9 mm: 8
• Altura: 85 mm
• Anchura: 72 mm
• Profundidad: 78,5 mm
• Peso: 0,5 kg
• Color: Blanco
• Normas: IEC 60898-1, HB1, En> 50 A
• Etiquetas de calidad: NF
• Categoría de empleo: A
• Protección contra fugas a tierra: Bloque independiente
• Estado de oferta sostenible: Producto Green Premium
• Directiva RoHS UE: Conforme
• Reglamento REACh: Sin SVHC
• RAEE: Debe reciclarse según sistema específico en UE
