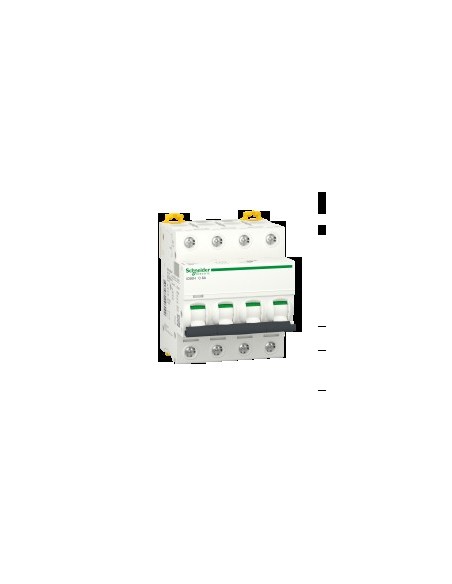

Magnetotérmico Acti9 iC60H 4P 6 A curva C

Interruptor automático en miniatura 4P con curva C, diseñado para protección térmica y magnética en instalaciones industriales y comerciales. Compatible con corriente alterna y continua, ofrece corte de 15 kA en 380-415 V AC y 10000 A Icn en 400 V AC, conforme a IEC 60898-1 y IEC 60947-2. Ideal para circuitos trifásicos con neutro, con montaje en carril DIN y grado de contaminación 3.

Características técnicas

• Número de polos: 4P
• Número de polos protegidos: 4
• Corriente nominal [In]: 6 A
• Tipo de red: Corriente alterna AC y corriente continua
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Código de poder de corte: H
• Capacidad de corte: 10000 A Icn en 400 V AC 50/60 Hz (IEC 60898-1)
• Poder de corte en servicio [Ics]: 15 kA 50 % en 220...240 V AC 50/60 Hz
• Clase de limitación: 3 (IEC 60898-1)
• Tensión nominal de empleo [Ue]: 220...240 V AC, 380...415 V AC, 400 V AC, 440 V AC, 12...133 V AC, 180...250 V corriente continua
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV
• Límite de enlace magnético: 8 x In ± 20%
• Normas: EN 60898-1, IEC 60898-1, HB1, En> 50 A
• Grado de protección: IP20 (EN 60529)
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2 (IEC 60068-1)
• Humidad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 0...2000 m
• Temperatura ambiente de funcionamiento: -35...70 °C
• Temperatura ambiente de almacenamiento: -40...85 °C
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Soporte de montaje: Carril DIN
• Conexiones: Terminal simple (1...25 mm² rígido, 1...16 mm² flexible)
• Par de apriete: 2 N·m
• Longitud de cable pelado: 14 mm
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Color: Blanco
• Peso: 0,5 kg
• Protección contra fugas a tierra: Bloque independiente
• Código de compatibilidad: IC60
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Producto libre de halógenos
• RAEE: Debe reciclarse según sistema específico en la UE
