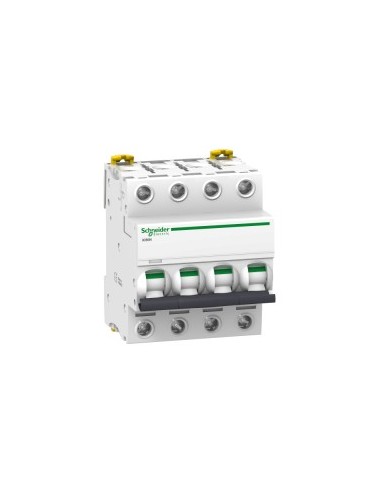

Interruptor magnetotérmico Acti9 iC60N 4P 63 A curva C

Interruptor magnetotérmico 4P con corriente nominal de 63 A y curva C, diseñado para proteger circuitos monofásicos y trifásicos en instalaciones industriales y comerciales. Ofrece protección térmica y magnética mediante tecnología térmico-magnética, activándose ante sobrecargas y cortocircuitos. Compatible con montaje en carril DIN y soporta tensiones hasta 440 V AC y 250 V CC.

Características técnicas

• Número de polos: 4P
• Número de polos protegidos: 4
• Corriente nominal [In]: 63 A
• Tipo de red: AC Corriente continua
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte: 6000 A Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1
• Poder de corte en servicio [Ics]: 6000 A 100 % acorde a EN 60898-1 - 400 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 400 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 125...180 V corriente continua, 180...250 V AC 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 6 kV
• Límite de enlace magnético: 8 x In +/- 20%
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Soporte de montaje: Carril DIN
• Conexiones - terminales: Terminal simple arriba o abajo) 1…35 mm² rígido, 1…25 mm² flexible
• Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión
• Par de apriete: 3,5 N·m arriba o abajo
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20 acorde a EN 60529
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Altitud máxima de funcionamiento: 0...2000 m
• Temperatura ambiente de funcionamiento: -35…70 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Color: Blanco
• Peso del producto: 0,5 kg
• Altura: 85 mm
• Anchura: 72 mm
• Profundidad: 78,5 mm
• Normas: HB1, IEC 60898-1, En> 50 A
• Etiquetas de calidad: NF
• Estado de oferta sostenible: Producto Green Premium
• Directiva RoHS UE: Conforme
• Conforme con REACh sin SVHC: Sí
• RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
