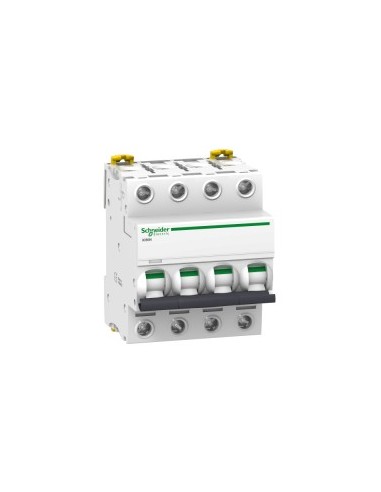

Interruptor automático magnetotérmico 4P de la gama Acti9 iC60N, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección térmica y magnética mediante tecnología térmico-magnética, con curva C y corriente nominal de 6 A. Su configuración de 4 polos protege todos los conductores del circuito, adecuado para aplicaciones con corriente superior a 0,1 A.
Características técnicas
- Número de polos: 4P
- Número de polos protegidos: 4
- Corriente nominal [In]: 6 A
- Tipo de red: Corriente continua AC
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: C
- Capacidad de corte: 6000 A Icn en 400 V AC 50/60 Hz (IEC 60898-1)
- Poder de corte en servicio [Ics]: 15 kA 75 % (220...240 V AC), 7,5 kA 75 % (380...415 V AC), 4,5 kA 75 % (440 V AC)
- Tensión nominal de empleo [Ue]: 220...240 V AC, 400 V AC, 380...415 V AC, 440 V AC, 125...180 V corriente continua
- Tensión nominal de aislamiento [Ui]: 500 V AC
- Resistencia a picos de tensión [Uimp]: 6 kV
- Límite de enlace magnético: 8 x In ± 20%
- Clase de limitación: 3
- Normas: IEC 60898-1, EN 60898-1, HB1
- Grado de protección: IP20
- Grado de contaminación: 3
- Categoría de sobretensión: IV
- Montaje: Fijo, soporte en carril DIN
- Conexiones: Terminal simple, 1…25 mm² rígido, 1…16 mm² flexible
- Par de apriete: 2 N·m
- Longitud de cable pelado: 14 mm
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Altura: 85 mm
- Anchura: 72 mm
- Profundidad: 78,5 mm
- Peso: 0,5 kg
- Color: Blanco
- Temperatura ambiente de funcionamiento: -35…70 °C
- Temperatura ambiente de almacenamiento: -40…85 °C
- Altitud máxima de funcionamiento: 0...2000 m
- Humedad relativa: 95 % en 55 °C
- Tropicalización: 2 (IEC 60068-1)
- Estado de oferta sostenible: Producto Green Premium
- Conforme con REACh sin SVHC: Sí
- Directiva RoHS UE: Conforme
- Producto libre de halógenos
- RAEE: Debe desecharse según sistema específico en la UE
